Steel Wire Rope Swage Terminals

Ano ang isang Steel Terminal sa mga Wire Rope Aplikasyon? Isang Kumpletong Gabay

A terminal ng bakal ay isang hardware fitting na permanenteng nakakabit sa dulo ng isang wire rope upang paganahin ang koneksyon sa mga anchor, turnbuckles, shackles, o structural elements. Sa wire rope engineering, ang mga terminal ay ang kritikal na interface sa pagitan ng rope at ng load-bearing structure — at sila ang kadalasang pinakamahinang punto sa system kung mali ang pagpili o pagkaka-install. Ang data ng industriya ay nagpapakita na higit sa 30% ng mga pagkabigo sa pagpupulong ng wire rope nagmula sa terminal, hindi kasama ang katawan ng lubid mismo. Ang pag-unawa sa mga uri ng terminal, mga rating ng kahusayan, at tamang pag-install ay kaya mahalaga para sa anumang rigging, arkitektura, o marine wire rope application.

1. Mga Uri ng Steel Terminal na Ginagamit sa Wire Rope Application

Ang mga terminal ng bakal ay nahahati sa ilang natatanging kategorya, bawat isa ay angkop sa iba't ibang mga kinakailangan sa pagkarga, mga paraan ng pag-install, at mga end-use na kapaligiran. Ang pagpili ng tamang uri ay direktang tumutukoy sa mekanikal na kahusayan ng koneksyon.

(1) Swaged (Swageless) Terminals

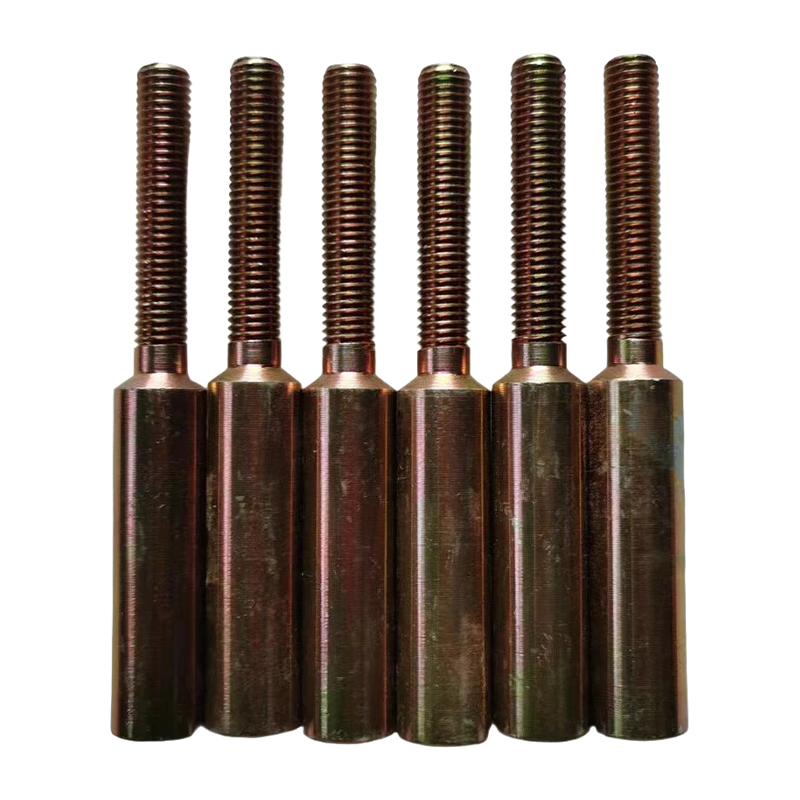

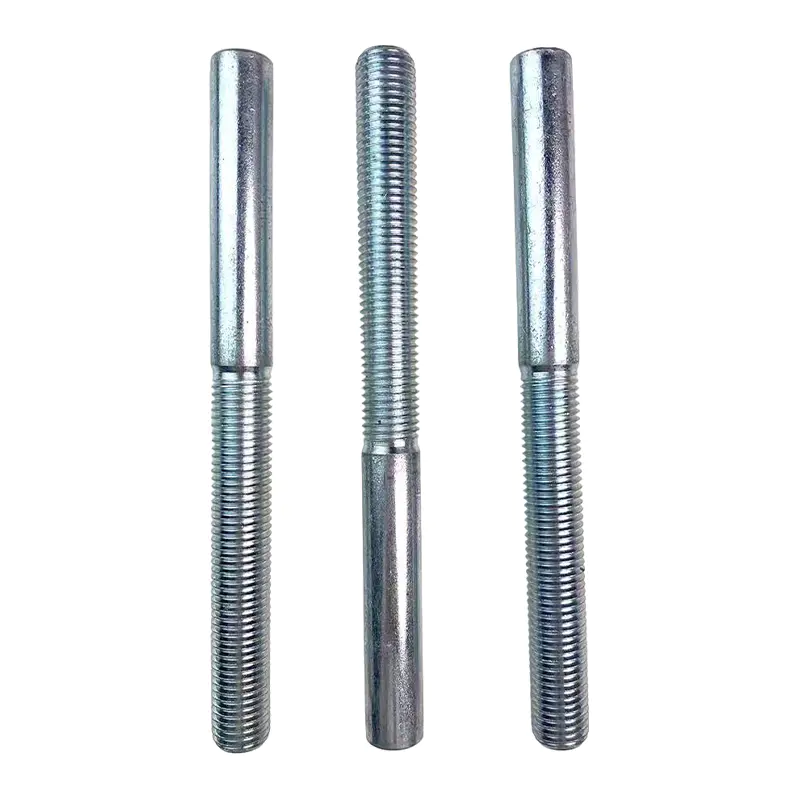

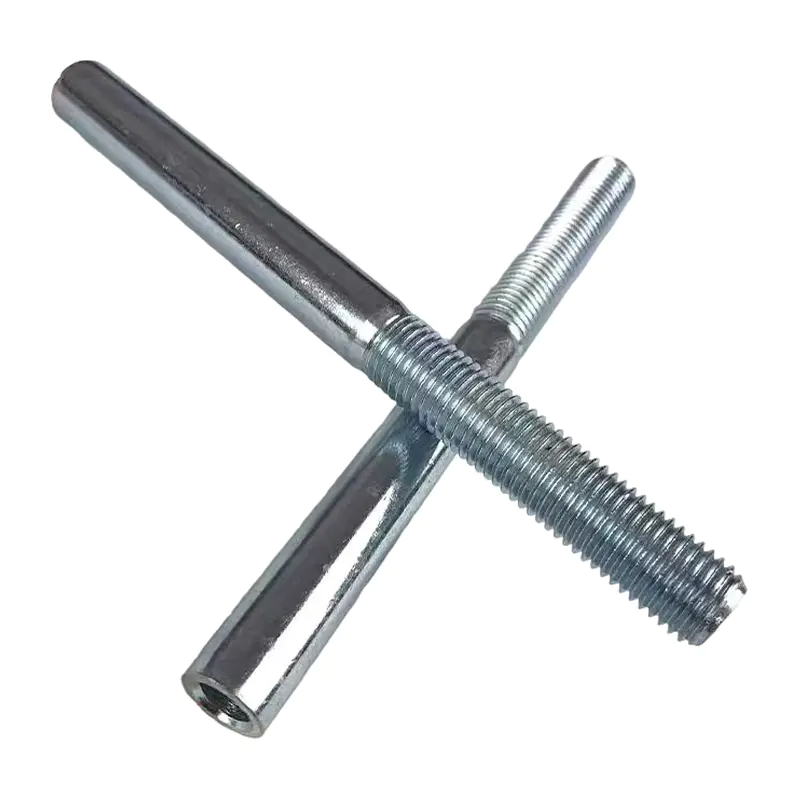

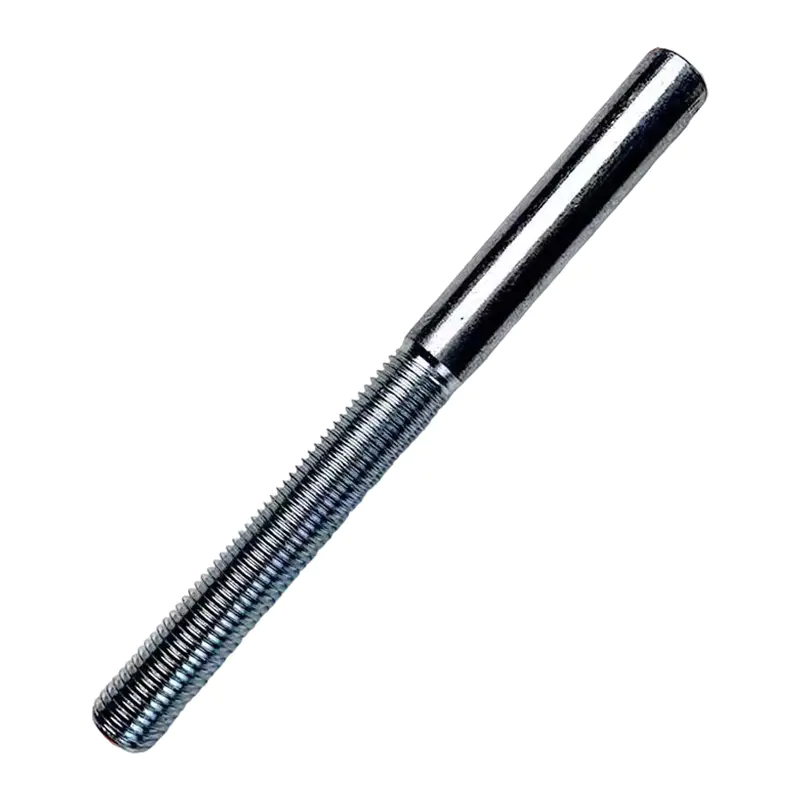

Ang mga swaged terminal ay malamig na nabuo sa dulo ng lubid gamit ang isang hydraulic press, na lumilikha ng isang permanenteng, mataas na kahusayan na koneksyon. Kapag inilapat nang tama, nakakamit nila 95–100% ng minimum breaking load (MBL) ng wire rope , na ginagawa silang mas pinili para sa istruktura, arkitektura, at pag-aangat ng mga aplikasyon. Kasama sa mga karaniwang anyo ng katawan ang tinidor, mata, stud, at sinulid na dulo ng baras.

(2) Mga Socket ng Spelter (Resin o Zinc-Poured).

Ang mga spelter socket ay mga potted terminal kung saan ang mga nakabukas na wire ay nakalagay sa molten zinc o epoxy resin sa loob ng conical socket body. Ang pamamaraang ito ay naghahatid ng pinakamataas na posibleng kahusayan - hanggang 100% MBL — at ito ay pamantayan para sa mga crane hoist ropes, mine hoists, at bridge cable applications kung saan kinakailangan ang detachability at muling pagwawakas sa field.

(3) Mga Wire Rope Clip (U-Bolt Type)

Ang mga U-bolt clip ay ang pinaka-naa-access sa field na paraan ng terminal ngunit din ang pinaka madaling gamitin sa maling paggamit. Tamang inilapat sa bawat ASME B30.26, naabot nila ang humigit-kumulang 80% ng MBL . Ang isang karaniwang error — ang pagkakamali sa "saddle on the dead end" - ay maaaring mabawasan ang kahusayan hanggang sa kasing baba 60% . Ang bilang ng mga clip na kinakailangan ay tumataas sa diameter ng lubid: ang isang 20 mm na lubid ay nangangailangan ng isang minimum na 4 na clip may pagitan sa tamang pagitan.

(4) Mga Wedge Socket

Ang mga wedge socket ay nagbibigay-daan sa mabilis na pag-install at pagpapalit ng field nang walang mga espesyal na tool. Malawakang ginagamit ang mga ito sa mga construction crane at dragline ropes. Ang kanilang karaniwang kahusayan ay 75–90% ng MBL depende sa disenyo, at kailangan nilang i-secure ang dead end para maiwasan ang aksidenteng pagkakatanggal sa ilalim ng pag-reversal ng load.

2. Steel Terminal materyals at Corrosion Resistance

Ang materyal ng terminal body ay dapat na tumugma sa operating environment. Ang tatlong pinakakaraniwang opsyon sa mga propesyonal na wire rope assemblies ay:

• Carbon steel (zinc-plated o hot-dip galvanized) — pamantayan para sa pagtatayo, pagmimina, at pangkalahatang pag-aangat. Cost-effective at available sa pinakamalawak na hanay ng mga laki. Ang galvanized coating ay nagbibigay ng sapat na proteksyon sa mga katamtamang kapaligiran.
• Hindi kinakalawang na asero (316-grade) — ipinag-uutos sa dagat, pagproseso ng pagkain, arkitektura, at mga kapaligiran sa baybayin. Naghahatid superior pitting resistance at isang buhay ng serbisyo hanggang sa 3x na mas mahaba kaysa sa galvanized carbon steel sa mga kondisyon ng salt-spray.
• High-tensile alloy steel — ginagamit sa heavy lifting at mining applications kung saan priority ang compactness at maximum strength-to-weight ratio. Karaniwang magagamit sa mga pagtatalaga ng Grade 80 at Grade 100.

3. Pagpili ng Terminal ayon sa Aplikasyon — Talahanayan ng Sanggunian

Ang iba't ibang mga industriya ay nagpapataw ng iba't ibang mga kinakailangan sa mga terminal ng bakal. Ang talahanayan sa ibaba ay nagbubuod ng mga tipikal na pagpipilian sa terminal ayon sa aplikasyon upang tumulong sa mga specifier at rigging engineer.

4. Mga Trend ng Kapasidad ng Pag-load — Paano Naaapektuhan ng Pagpili ng Terminal ang Lakas ng Assembly

Ang tsart sa ibaba ay naglalarawan kung paano nagbabago ang epektibong breaking load ng isang kumpletong wire rope assembly sa uri ng terminal para sa a 16 mm diameter, 6×19 IWRC rope na may tinatayang MBL 15.0 tonelada . Ang terminal ay nagiging bahagi ng paglilimita sa tuwing bumaba ang kahusayan nito sa ibaba 100%.

5. Mga Madalas Itanong

Q1: Ano ang pagkakaiba sa pagitan ng swaged terminal at spelter socket, at alin ang mas malakas?

Parehong nakakamit ang halos magkaparehong mga antas ng kahusayan kapag inilapat nang tama — umaabot ang mga spelter socket 100% MBL , habang umaabot ang mga swaged na terminal 95–100% MBL . Ang pangunahing pagkakaiba ay ang pag-install at muling paggamit: ang mga swaged na terminal ay permanente, compact, at perpekto para sa factory-made assemblies, habang ang mga spelter socket ay maaaring ibuhos at muling ibuhos, na ginagawang mas gusto ang mga ito para sa mga mine hoist rope at crane application kung saan kinakailangan ang pana-panahong muling pagwawakas. Para sa karamihan ng mga layunin ng pag-angat at pag-rigging, ang alinmang uri ay katanggap-tanggap kapag ang pagpupulong ay wastong ininhinyero at nasubok sa patunay.

T2: Paano ko matutukoy kung ilang U-bolt wire rope clip ang kailangan para sa isang binigay na diameter ng lubid?

Ang kinakailangang bilang ng mga U-bolt clip ay tumataas nang may diameter ng lubid at tinukoy sa ASME B30.26 at mga talahanayan ng torque ng tagagawa. Bilang pangkalahatang gabay: mga lubid hanggang Ang 10 mm ay nangangailangan ng 3 clip , 12–16 mm ang kailangan 4 na clip , 18–22 mm ang kailangan 5 clip , at nangangailangan ng mga lubid na higit sa 25 mm 6 o higit pang mga clip . Dapat palaging naka-install ang mga clip na may saddle sa live (load-bearing) end at ang U-bolt sa dead end — ang pag-reverse nito ay nakakabawas ng kahusayan hanggang sa 25% .

T3: Kailan dapat gamitin ang mga hindi kinakalawang na asero na terminal sa halip na mga galvanized na bakal na terminal?

Ang mga hindi kinakalawang na asero (316-grade) na mga terminal ay dapat palaging tukuyin kapag ang pagpupulong ay malantad sa tubig-alat, chloride-laden na mga atmosphere, o high-humidity na kapaligiran sa baybayin — tipikal ng marine rigging, offshore platform, swimming pool enclosures, at coastal architectural installations. Sa pagsusuri ng salt-spray, 316 na hindi kinakalawang na terminal ay nagpapakita ng walang makabuluhang kaagnasan pagkatapos 1,000 oras , kumpara sa yero na maaaring magpakita ng pulang kalawang sa loob 500 oras sa mga agresibong kapaligiran. Tinatanggal din ng mga hindi kinakalawang na terminal ang panganib ng galvanic corrosion na nanggagaling kapag ginamit ang mga carbon steel fitting na may stainless wire rope — isang kumbinasyon na nagpapabilis ng kaagnasan ng hindi gaanong marangal na metal sa contact interface.
