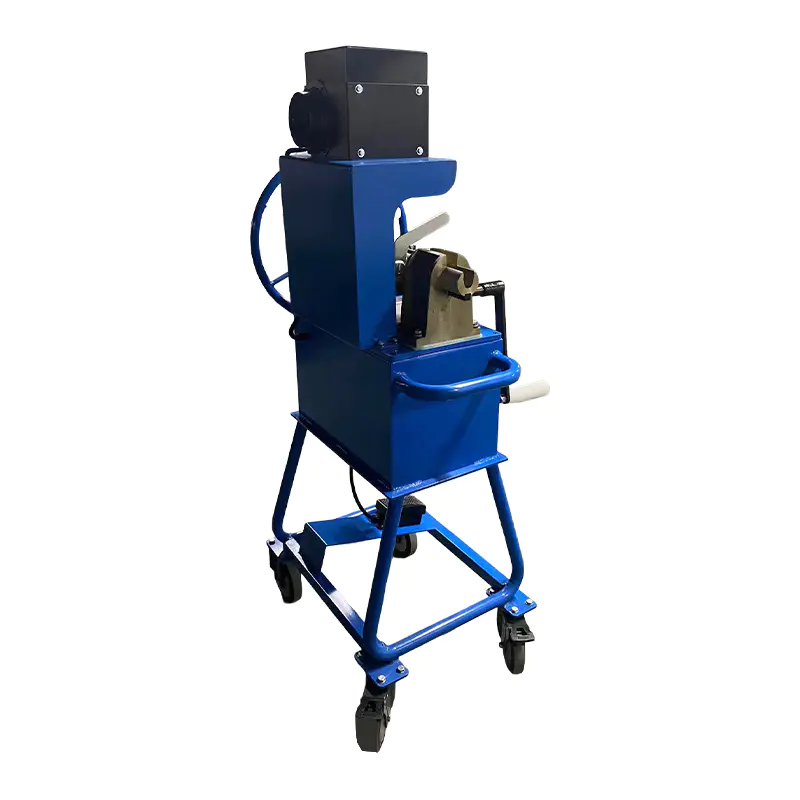

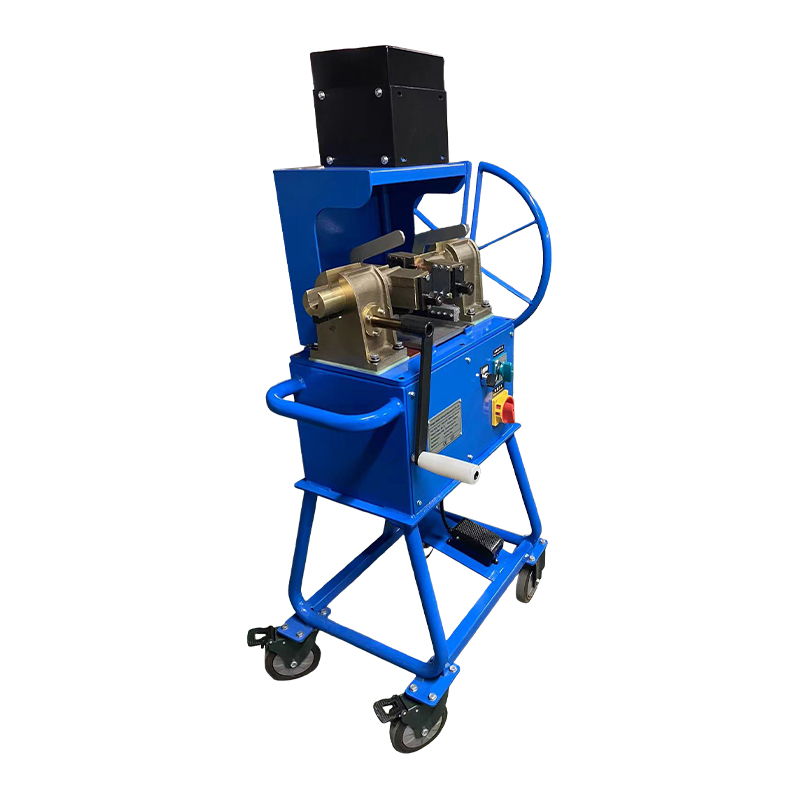

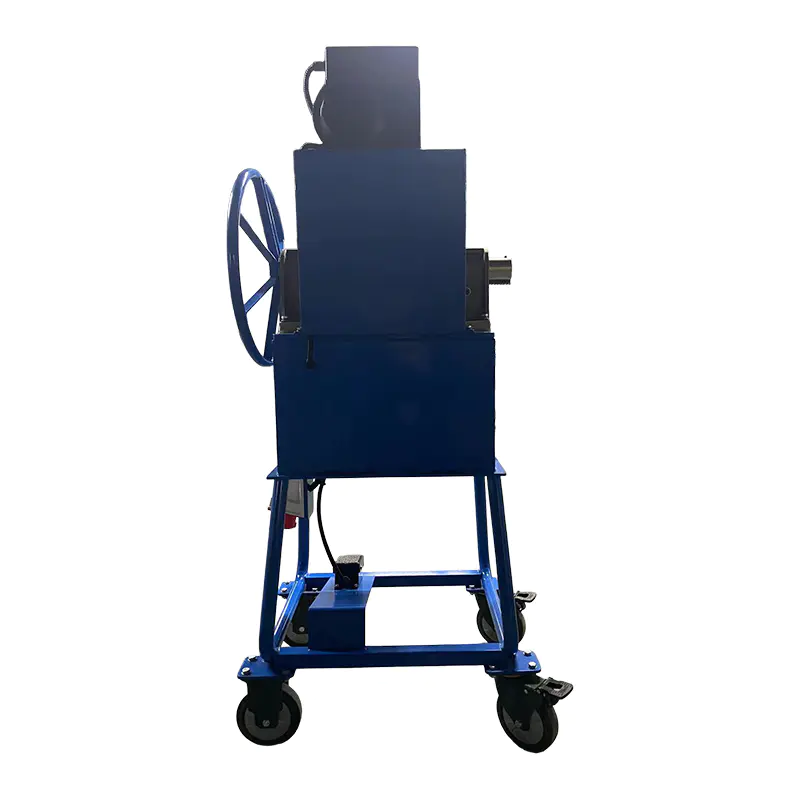

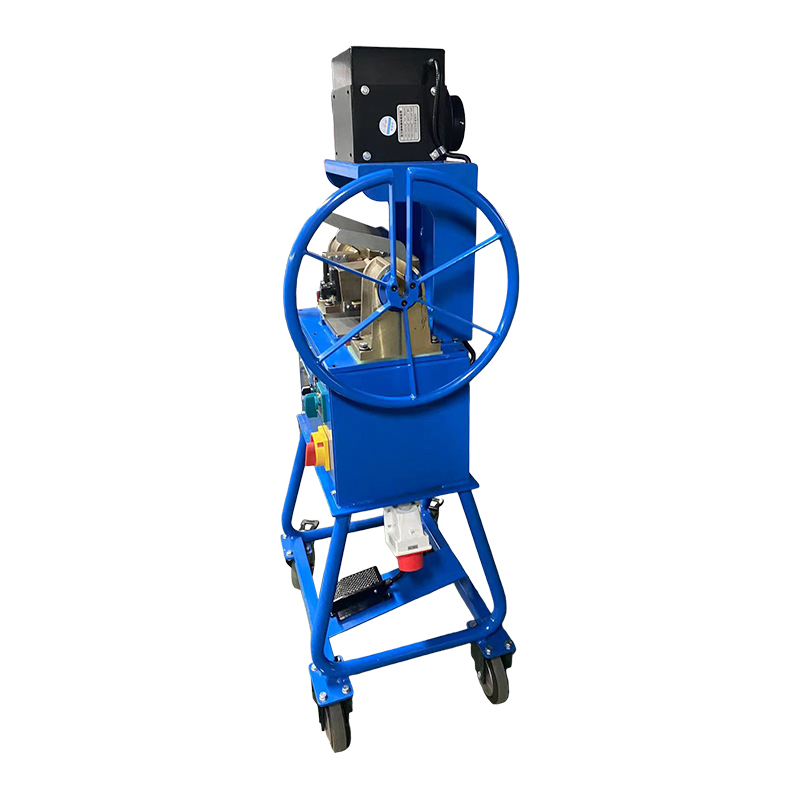

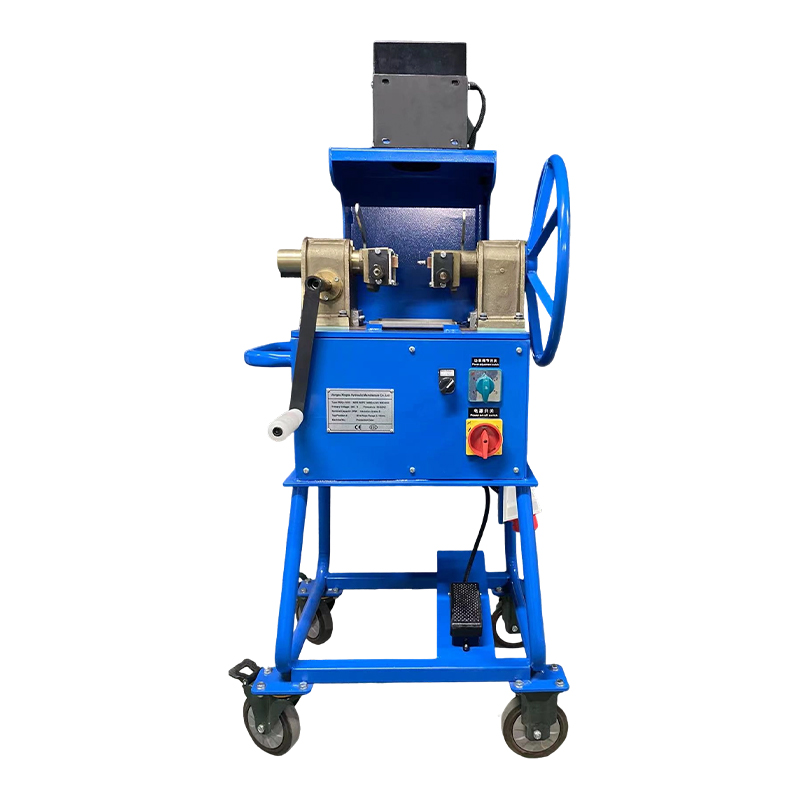

RDQ-1010 Steel Wire Rope Annealing Machine

1. Bakit Mahalaga ang Pagsusupil sa Lubid ng Kawad Pinoproseso? – Ang Metalurgical Foundation

Ang pagsusubo ay isang kritikal na proseso ng paggamot sa init sa paggawa ng wire rope na pinapawi ang mga panloob na natitirang stress, ibinabalik ang ductility, at pinipino ang microstructure ng bakal na kawad pagkatapos ng malamig na pagguhit. Kung walang wastong pagsusubo, ang cold-drawn wire ay nagpapanatili ng mataas na natitirang stress (hanggang sa 700 MPa ), humahantong sa 30-60% na pagbawas sa buhay ng pagkapagod , tumaas na pagkamaramdamin sa stress corrosion cracking, at maagang pagkasira ng strand sa ilalim ng cyclic loading.

Ang proseso ng pagsusubo ay nagsasangkot ng pagpainit ng wire sa isang kinokontrol na temperatura (karaniwan 200–680°C depende sa grado ng bakal at ninanais na resulta), humahawak para sa isang tiyak na oras ng pagbabad, at pagkatapos ay paglamig sa isang kinokontrol na bilis. Binabago nito ang pinatigas, malutong na microstructure sa isang walang stress, ductile state habang pinapanatili ang mataas na tensile strength na kinakailangan para sa lifting at mooring application. Ang mga modernong tuluy-tuloy na linya ng pagsusubo ay nakakamit ng mga bilis ng linya ng 50–300 m/min na may pagkakapareho ng temperatura ng ±5°C .

2. Pangunahing Benepisyo #1: Natirang Pagbawas ng Stress at Pagpapahaba ng Buhay ng Pagkapagod

Ang malamig na pagguhit ay nag-iipon ng mga dislokasyon sa bakal na kristal na sala-sala, na lumilikha ng mga panloob na tensile stress na nagpapabilis sa pagsisimula ng crack. Binabawasan ng Annealing ang mga stress na ito sa pamamagitan ng 80–90% , direktang pagpapabuti ng pagganap ng pagkapagod. Inihahambing ng tsart sa ibaba ang mga natitirang antas ng stress sa iba't ibang kondisyon ng paggamot.

Ang pagbabawas ng stress na ito ay isinasalin sa masusukat na pagganap: ang wastong annealed rope wire ay nagpapakita ng a 40–55% na pagpapabuti sa bend-over-sheave fatigue life at a 25–35% na pagtaas sa torsional ductility kumpara sa non-annealed wire.

3. Pangunahing Benepisyo #2: Dramatic Fatigue Life Improvement Sa ilalim ng Cyclic Loading

Ang mga pagsubok sa pagkapagod sa laboratoryo sa 1770 MPa grade wire (10 mm diameter, 30% ng breaking load cyclic) ay nagpapakita ng kritikal na kahalagahan ng pagpili ng temperatura ng pagsusubo. Ang pinakamainam na window ng temperatura ng 500–650°C naghahatid ng pinakamalaking benepisyo sa pagkapagod.

Para sa pagmimina ng mga hoist rope at crane application na napapailalim sa milyun-milyong load cycle, ang fatigue benefit na ito ay isinasalin sa 2–3x na mas mahabang buhay ng serbisyo at makabuluhang nabawasan ang dalas ng pagpapalit.

4. Pangunahing Benepisyo #3: Ibinalik ang Ductility at Torsional Toughness

Binabawasan ng malamig na pagguhit ang pagpahaba ng wire sa break mula 10–12% (annealed state) hanggang 3–4% (ganap na iginuhit) . Ibinabalik ng Annealing ang ductility, na nagbibigay-daan sa wire na makatiis sa baluktot, pag-twist, at shock load nang hindi nababali. Inihahambing ng chart sa ibaba ang torsional ductility sa mga kondisyon ng pagproseso.

Ang pangunahing cable wire ng suspension bridge ay nangangailangan ng hindi bababa sa 16 na pamamaluktot na lumiliko nang walang bali – isang kinakailangan na mahalagang nag-uutos ng kontroladong pagsusubo ng iginuhit na wire bago ang stranding.

5. Mga Kinakailangan sa Pagsusupil ayon sa Uri ng Produkto ng Wire Rope

Ang iba't ibang mga aplikasyon ng wire rope ay nangangailangan ng mga partikular na paggamot sa pagsusubo. Ang talahanayan sa ibaba ay nagbubuod ng mga inirerekomendang hanay ng temperatura at mga pangunahing benepisyo para sa bawat kategorya ng produkto.

Para sa mga kritikal na aplikasyon gaya ng mga pangunahing cable ng suspension bridge at mine hoist ropes, ang pagsusubo ay mandatory sa bawat ASTM A1023 at EN 12385 mga pamantayan.

6. Mga Madalas Itanong Tungkol sa Wire Rope Annealing

Q1: Ano ang pagkakaiba sa pagitan ng stress relieving at full annealing para sa wire rope?
A1: Nakakatanggal ng stress (200–450°C) binabawasan ang natitirang stress nang walang makabuluhang pagbabago sa istraktura ng butil o lakas ng tensile – mainam para sa natapos na rope wire. Buong pagsusubo (480–680°C) ay nagdudulot ng recrystallization, na gumagawa ng mas malambot, mas ductile wire para sa mga intermediate drawing pass ngunit binabawasan ang lakas ng 15–25%.

Q2: Maaari bang over-annealed ang wire rope? Ano ang mga kahihinatnan?
A2: Oo. Lumalampas 700°C para sa high-carbon steel ay nagdudulot ng paglaki ng butil at bahagyang austenitization, na humahantong sa a matalim na pagbaba sa nakakapagod na buhay (tingnan ang Fig. 2) at potensyal na pagbuo ng martensite sa panahon ng paglamig - isang sakuna na malutong na microstructure. Ang over-annealed wire ay maaaring mawala ng hanggang 40% ng lakas ng makunat .

Q3: Anong kapaligiran ang kinakailangan sa panahon ng pagsusubo upang maiwasan ang oksihenasyon?
A3: Para sa carbon steel wire, a 95% N₂ / 5% H₂ (HNX atmosphere) na may dew point sa ibaba -20°C ay pumipigil sa scaling. Para sa hindi kinakalawang na asero, ang maliwanag na pagsusubo ay nangangailangan ng mayaman sa hydrogen na kapaligiran na may dew point ≤ -40°C upang mapanatili ang passive chromium oxide layer.

Q4: Paano napatunayan ang kalidad ng pagsusubo sa produksyon?
A4: Kasama ang kontrol sa kalidad tensile testing (preserba ang 90–95% ng target na lakas) , pagsubok ng pamamaluktot (pinakamababang 16–32 pagliko) , reverse bend test, at natitirang stress measurement sa pamamagitan ng XRD (target <150 MPa). Ang pagsusuri sa microstructure sa 200–1000× magnification ay nagpapatunay ng recrystallization at kawalan ng mga hindi kanais-nais na yugto.
