Flemish Eye Steel Ferrule Pakyawan
Bahay / Mga produkto / Mga accessories / Flemish Eye Steel Ferrule

Flemish Eye Steel Ferrule

+ Makipag-ugnayan sa amin
PREV：Steel Wire Rope Swage TerminalsSUSUNOD：Aluminum Ferrule/Aluminum Sleeve DIN3093
  • Parameter
  • Iba pang mga Paglalarawan
  • Makipag-ugnayan

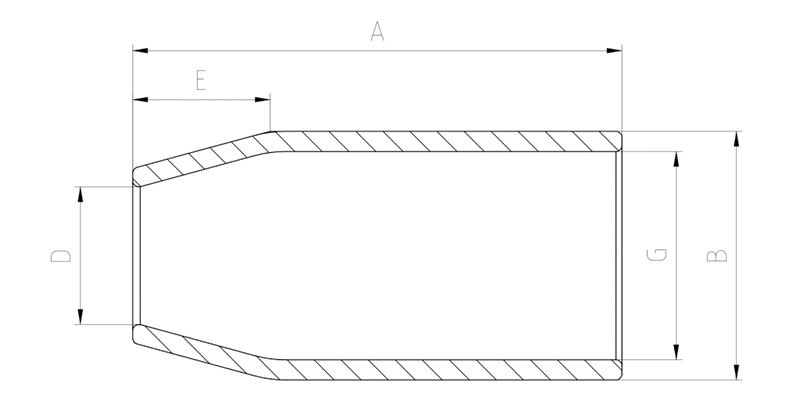

Technical Data
Hindi. Sukat Timbang Dimensyon
pulgada mm A B D E G
1 1/4 6-7 0.023 25.4 16.76 7.87 7.11 11.94
2 5/16 8 0.064 38.1 23.11 11.18 11.18 15.75
3 3/8 9-10 0.064 38.1 23.11 11.94 9.91 16.76
4 7/16 11 0.15 50.8 30.99 13.97 16.51 21.59
5 1/2 13 0.132 50.8 30.99 16 14.22 23.11
6 9/16 14 0.29 69.85 37.34 17.53 16 26.16
7 5/8 16 0.254 69.85 37.34 19.05 16 27.69
8 3/4 18-19 0.4 81.03 43.69 23.11 21.34 32.51
9 7/8 22 0.59 90.42 51.56 26.16 25.4 38.86
10 1 25-26 0.89 101.6 57.91 29.46 28.7 43.69
11 1-1/8 28-29 1.18 122.17 63.5 32.51 31.75 49.28
12 1-1/4 31-32 1.61 131.83 70.61 36.58 35.81 54.86
13 1-3/8 34-35 1.92 147.57 76.2 39.62 39.62 60.45
14 1-1/2 37-38 2.263 158.75 82.55 42.93 42.93 66.8
15 1-3/4 44-45 3.65 184.15 97.54 49.28 50.04 79.5
16 2 50-52 5.15 215.9 111.25 57.15 57.15 92.2
17 2-1/4 56-57 8.78 242.82 127.76 63.5 64.26 102.36
18 2-1/2 62-64 10.67 266.7 139.7 69.85 71.37 114.3
19 2-3/4 68-70 12.7 292.1 146.05 76.2 78.49 120.65
20 3 75-76 13.34 304.8 152.4 82.55 85.85 127
21 3-1/4 16.8 330.2 165.1 98 90 137.9
22 3-1/2 87-89 21.05 355.6 177.8 98.55 100.08 148.34
23 3-3/4 93-95 24.95 381 190.5 103.12 107.95 160.27
24 4 100-105 30.84 406.4 206.5 111.25 114.3 172.97
25 4-1/2 112-114 45.36 457.2 231.9 123.95 128.52 194.56
26 5 66 508 267.2 139.7 143 221.7
27 6 123 610 319 165 171 259

Aming Mga Produkto
Mga kaugnay na produkto
kumpanya
Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd.
Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd.
As Flemish Eyes Steel Ferrule Manufacturers and Flemish Eyes Steel Ferrule Company, Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd. was founded in 1992 and is located in Taizhou City, Jiangsu Province, China. The company specializes in manufacturing hydraulic wire rope pressing machines, wire rope annealing and tapering machines, aluminum sleeves, and lifting clamps. Xingtai Hydraulic is equipped with advanced production facilities, strong technical capabilities, authoritative testing equipment, and a comprehensive quality management system.

Ang mga swaging na bahagi ng Xingtai Hydraulic machine ay napeke mula sa high-strength alloy steel. Ang katawan ng makina ay ginawa mula sa isang bloke ng materyal, na tinitiyak ang integridad ng istruktura at mahabang buhay ng serbisyo. Gumagamit ang aming mga hydraulic system ng dual-pressure pump oil supply system, na nagbibigay-daan sa mabilis na pataas at pababang paggalaw habang tinitiyak ang maayos na proseso ng pagpindot. Ang disenyo na ito ay makabuluhang nagpapabuti sa kalidad ng pagpindot at kahusayan sa produksyon.

Ang Xingtai Hydraulic machine ay na-export sa maraming bansa, kabilang ang UK, Australia, Netherlands, Latvia, Malaysia, Thailand, India, Russia, Botswana, Poland, at iba pa.

Ginagabayan ng pilosopiya ng "mataas na kalidad, mapagkumpitensyang presyo, at pangmatagalang pangako," nagsusumikap kaming matugunan ang mga pangangailangan ng aming mga customer at ibigay sa kanila ang pinakamahusay na serbisyo. Nananatili kaming dedikado sa paglilingkod sa mga kasalukuyan at bagong kliyente na may parehong antas ng kahusayan habang nagtutulungan kami upang bumuo ng isang matagumpay na hinaharap.
Sertipiko ng karangalan
  • Mga Sertipikasyon
  • Mga Sertipikasyon
  • Mga Sertipikasyon
  • Mga Sertipikasyon
Balita
  • Paano Pumili ng Steel Wire Rope Press Machine at Dies

    A steel wire rope press machine permanenteng nakakabit ng manggas, ferrule, thimble, o kabit sa dulo ng wire rope sa pamamagitan ng paglalagay ng kontroladong radial compression gamit ang hydraulic cylinder. Ang wastong pinindot na pagwawakas ay maaaring mapanatili ang karamihan sa ...

    READ MORE
  • Steel Wire Rope Press Machine | China Hydraulic Manufacturer

    Ano ang a Steel Lubid ng Kawad Press Machine Ay at Paano Ito Gumagana Ang steel wire rope press machine ay isang hydraulic machine na nag-compress ng aluminum o steel sleeve papunta sa wire rope, na bumubuo ng permanenteng swaged termination na ginagamit para sa lifting, r...

    READ MORE
  • Ano ang Hydraulic Wire Rope Press Machine?

    Ano ang GT-100 Hydraulic Wire Rope Press Machine (C Frame)? Ang GT-100 Hydraulic Wire Rope Press Machine (C Frame) ay isang compact hydraulic wire rope press machine na binuo upang swage steel wire rope na may diameter na hanay ng 1mm hanggang 10mm . Ito ay...

    READ MORE
Kaalaman sa Industriya

1. Ano ang Flemish Eye Wire Rope Sling? – Kahulugan at Pangunahing Disenyo

A Flemish na mata wire rope sling (kilala rin bilang a Flemish splice o mekanikal na splice ) ay isang paraan ng pagwawakas kung saan ang mga hibla ng wire rope ay pinaghihiwalay, inilagay pabalik sa katawan ng lubid sa isang habi na pattern, at sinigurado gamit ang isang pinindot na manggas ng metal (ferrule). Hindi tulad ng tradisyonal na hat-spliced na mata, ang Flemish na mata ay nagpapanatili ng halos 100% ng lakas ng pagkaputol ng lubid habang nag-aalok ng malinis at compact na profile.

Ang disenyo na ito ay malawakang ginagamit sa overhead crane slings, towing assemblies, at heavy rigging dahil sa napakahusay nitong nakakapagod na buhay at pare-parehong kalidad. Ayon sa ASME B30.9 at EN 13414-1, ang Flemish eye slings ay mas gusto para sa high-cycle lifting operations.

2. Advantage #1: Superio Breaking Strength at Efficiency

Nakamit ng Flemish eye 95–100% ng lakas ng pagkaputol ng katalogo ng lubid , makabuluhang lumalampas sa mga maginoo na wedge socket (80-85%) at poured sockets (90-92%). Ang mga independiyenteng pagsusuri sa 16 mm diameter 1960 MPa wire rope ay nagpapakita ng mga sumusunod na average na halaga ng pagpapanatili:

Pagbawas ng Lakas sa Pagpapanatili sa Pamamaraan ng Pagwawakas (%)

Flemish eye (mechanical splice)
98% na pagpapanatili
Ibinuhos na socket (zinc/resin)
91% na pagpapanatili
Wedge socket (karaniwan)
83% na pagpapanatili
Kamay-tucked splice (8-strand)
76% na pagpapanatili

Fig. 1 - Nananatili ang mga sling ng mata ng Flemish 98% ng lakas ng pagkaputol ng lubid , outperforming wedge sockets ng 15% at hand splices ng 22%.

Ang mas mataas na kahusayan na ito ay nangangahulugan na ang Flemish eye sling ay ligtas na makakaangat ng mas mabibigat na load gamit ang parehong diameter ng lubid. Para sa isang 20 mm na lubid na na-rate sa 250 kN MBL, isang Flemish eye ang naghahatid 245 kN vs 207 kN lamang mula sa isang wedge socket – a 18% na pagtaas ng magagamit na kapasidad .

3. Advantage #2: Pinahabang Buhay ng Pagkapagod Sa ilalim ng Cyclic Loading

Ang Flemish eye splice ay namamahagi ng mga cyclic stresses nang pantay-pantay sa mga rope strands, na iniiwasan ang mga stress concentration point na makikita sa wedge o clamp terminations. Ang mga pinabilis na pagsubok sa pagkapagod (25% ng breaking load, 0.5 Hz) ay nagpapakita ng higit na tibay.

Mga Siklo sa Pagkabigo – Paghahambing ng Pagwawakas ng Mata (18 mm na lubid, 30% MBL cyclic load)

Mga cycle hanggang sa kabiguan (libo) Paraan ng pagwawakas 0 50 100 150 200 250 300 275k 98k 62k Flemish eye Wedge socket Pagdugtong ng kamay

Fig. 2 - Ang mga sling ng mata ng Flemish ay nananatili 2.8x pang cycle kaysa sa wedge sockets at 4.4x pa kaysa sa tradisyonal na hand splices sa ilalim ng dynamic na paglo-load.

Para sa mga aplikasyon tulad ng overhead bridge cranes o mga nagkakalat ng lalagyan (hanggang sa 200,000 ikot ng pag-angat/taon), nangangahulugan ito ng mas kaunting mga kapalit – binabawasan ang downtime ng tinantyang $4,200 taun-taon bawat kreyn .

4. Advantage #3: Mas mababang Kabuuang Gastos ng Pagmamay-ari at Mas Mabilis na Paggawa

Flemish eye slings ay gumawa ng 60% na mas mabilis kaysa sa hand-tucked splices at nangangailangan walang curing time (hindi tulad ng mga ibinuhos na socket). Ang chart sa ibaba ay nagpapakita ng average na gastos sa bawat lambanog sa loob ng 3 taon kasama ang pagpapanatili at pagpapalit.

3-Taon na Kabuuang Gastos sa bawat Sling (USD) – 12 mm ang lapad, 6m ang haba

Kabuuang gastos (USD) 0 50 100 150 200 250 $118 $196 $224 Flemish eye Wedge socket Pagdugtong ng kamay

Fig. 3 – Nag-aalok ang Flemish eye slings 40% mas mababang kabuuang gastos kaysa sa wedge sockets at 47% mas mababa kaysa sa mga hand splice sa loob ng 3 taon dahil sa pinalawig na buhay ng serbisyo at mas kaunting downtime.

5. Advantage #4: Pinahusay na Kaligtasan, Inspectability at Consistency

Ang mga sling ng mata ng flemish ay nagbibigay ng a pare-pareho, paulit-ulit na pagwawakas walang pagkakaiba-iba mula sa kasanayan ng operator. Ang pinindot na ferrule ay lumilikha ng isang visual indicator: anuman paggalaw ng ferrule o crack senyales ng agarang pag-alis. Sa kabaligtaran, maaaring itago ng mga wedge socket ang pinsala sa panloob na strand.

Mga pangunahing sukatan sa kaligtasan kumpara:

Talahanayan 1 – Mga katangian ng kaligtasan at inspeksyon ng Flemish eye kumpara sa iba pang mga pagwawakas.
Tampok Flemish Eye Wedge Socket Pagdugtong ng Kamay
Ang kadalian ng visual na inspeksyon Magaling (nakikita ang ferrule at mga hibla) Mahina (itinatago ng panloob na wedge ang suot) Patas (nakikita ang mga strand tucks)
Panganib ng hindi tamang pagpupulong Mababa (pindutin ang tool na kinokontrol) Mataas (kritikal ang wedge seating) Katamtaman (nakadepende sa kasanayan)
Corrosion resistance (ferrule) Galvanized / SS magagamit Cast steel, mas kaunting proteksyon Walang ferrule, nakalantad ang mga hibla
Consistency (coeff. of variation) ±2% (napakaulit) ±8% ±12%

Dahil ang ferrule ay swaged gamit ang isang naka-calibrate press, ang bawat Flemish eye sling ay nagtatagpo ISO 7531 and ASME B30.9 mga kinakailangan sa traceability – kritikal para sa mga regulated na industriya tulad ng aerospace at nuclear rigging.

6. Kailan Pumili ng Flemish Eye Slings - Mga Rekomendasyon sa Application

Batay sa field data mula sa mahigit 200 rigging operations, ang Flemish eye slings ay mainam para sa:

  • Mga overhead crane na may >50 ikot ng pag-angat kada araw – ang kalamangan sa buhay ng pagkapagod ay binabawasan ang taunang pagpapalit ng 62% .
  • Mga linya ng paghila at pagbawi – kung saan ang 100% na pagpapanatili ng lakas ay sapilitan para sa mga shock load.
  • Marine at offshore slings – pinipigilan ng hindi kinakalawang na ferrule ang kaagnasan ng siwang.
  • Mga multi-leg sling assemblies – Tinitiyak ng magkaparehong geometry ng mata ang pantay na pagkarga ng binti.

Iwasan ang Flemish eye slings lamang sa lubhang nakasasakit na kapaligiran kung saan maaaring mangyari ang ferrule wear; sa ganitong mga kaso, inirerekomenda ang isang proteksiyon na thimble eye o malambot na takip sa mata.

7. Mga Madalas Itanong Tungkol sa Flemish Eye Slings

Q1: Maaari bang ayusin ang isang Flemish eye sling kung ang ferrule ay nasira?
A1: Hindi. Ipinagbabawal ng ASME B30.9 ang pagkumpuni ng mga pinindot na ferrule. Ang buong pagwawakas ay dapat putulin at gumawa ng bagong Flemish eye. Huwag subukang muling i-swage ang isang ginamit na ferrule.

T2: Paano maihahambing ang mata ng Flemish sa isang grommet o walang katapusang lambanog?
A2: Flemish eye slings ay natapos na mga dulo (hindi walang katapusan). Para sa lifting application na nangangailangan ng isang nakapirming mata sa magkabilang dulo, ang Flemish eye ay nagbibigay ng mas mataas na lakas kaysa sa mga grommet at mas madaling inspeksyon.

Q3: Ano ang pinakamababang diameter ng lubid para sa Flemish eye slings?
A3: Karaniwan 6 mm hanggang 38 mm . Sa ibaba ng 6 mm, ang mga mekanikal na ferrule ay hindi gaanong epektibo; higit sa 38 mm, ang mga ibinuhos na socket ay maaaring mas gusto para sa mga ultra-heavy lift.

Q4: Ang mga Flemish eye slings ba ay nasusuri nang walang mga tool?
A4: Oo. Ang pang-araw-araw na visual na inspeksyon ay dapat suriin kung may mga bitak sa ferrule, strand slippage, o pagkasuot ng lubid malapit sa ferrule. Taunang proof load testing sa 125% ng WLL ay inirerekomenda sa bawat OSHA.
