GT-500 Bench Steel Wire Rope Press Machine(Basket Frame) Pakyawan
Bahay / Mga produkto / Steel Wire Rope Press Machine / GT-500 Bench Steel Wire Rope Press Machine(Basket Frame)

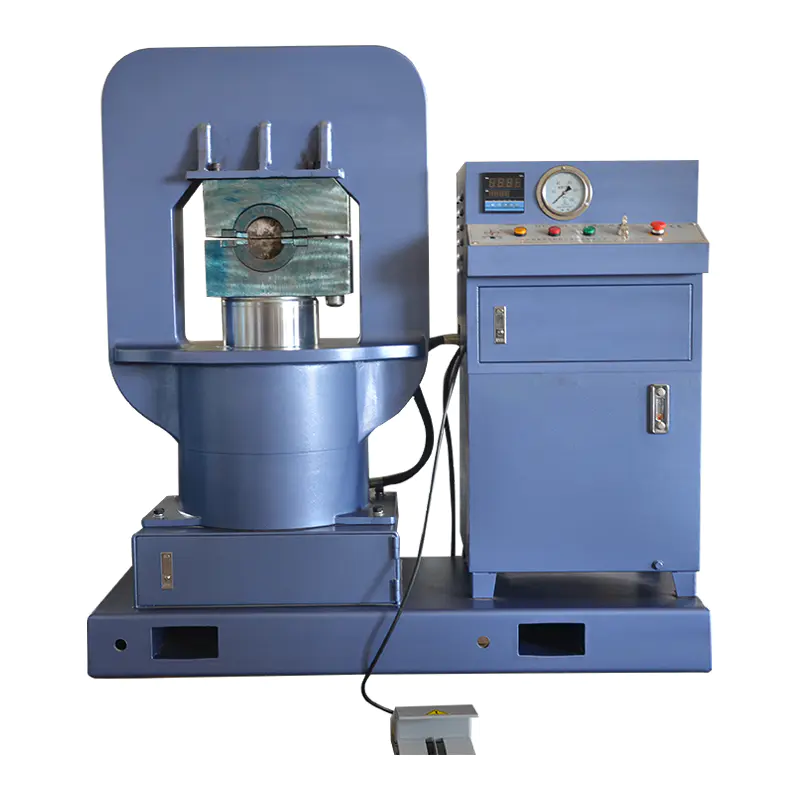

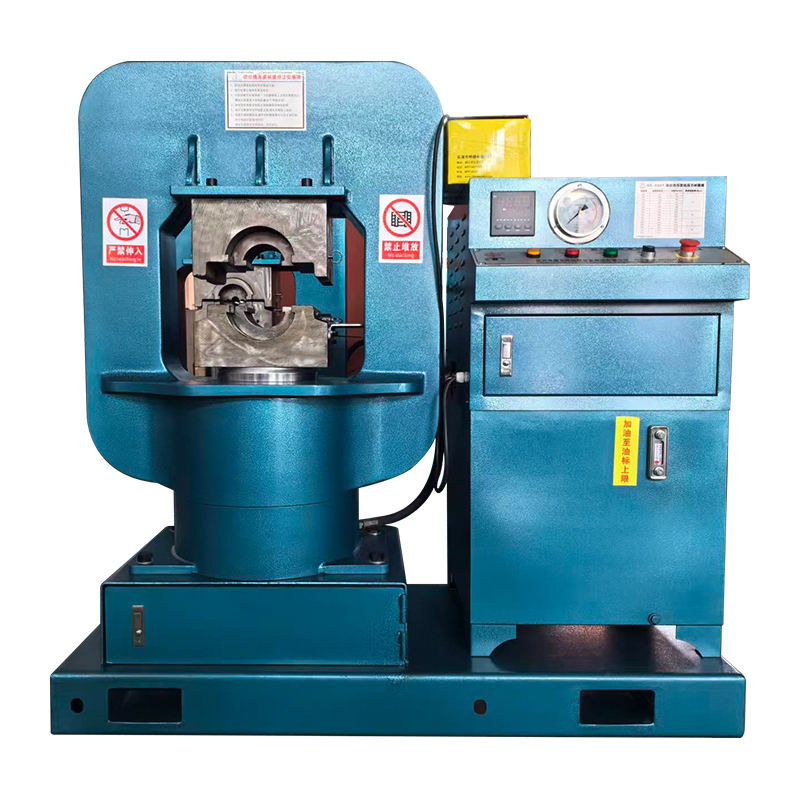

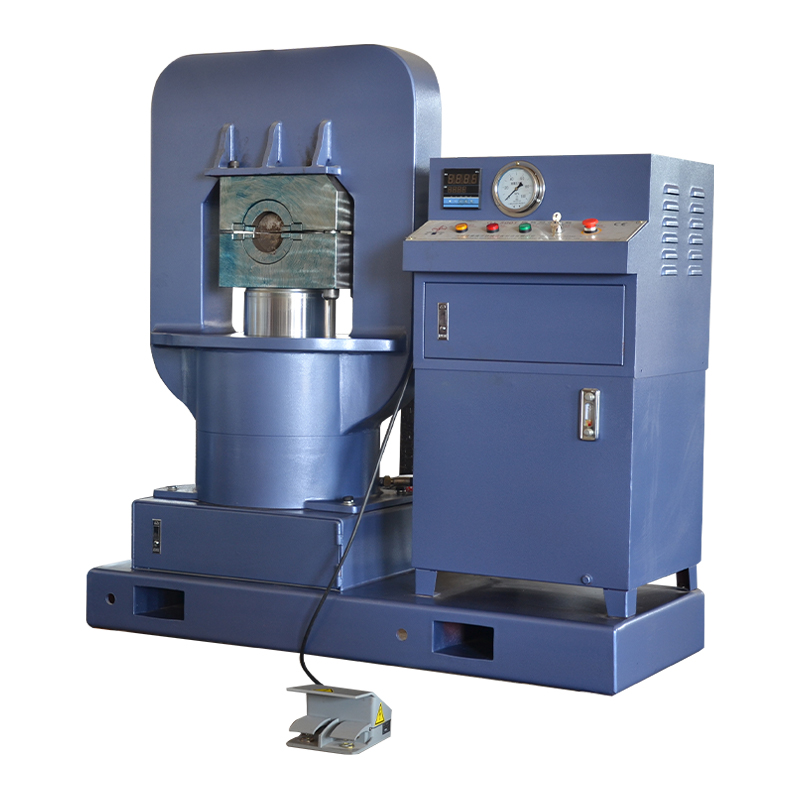

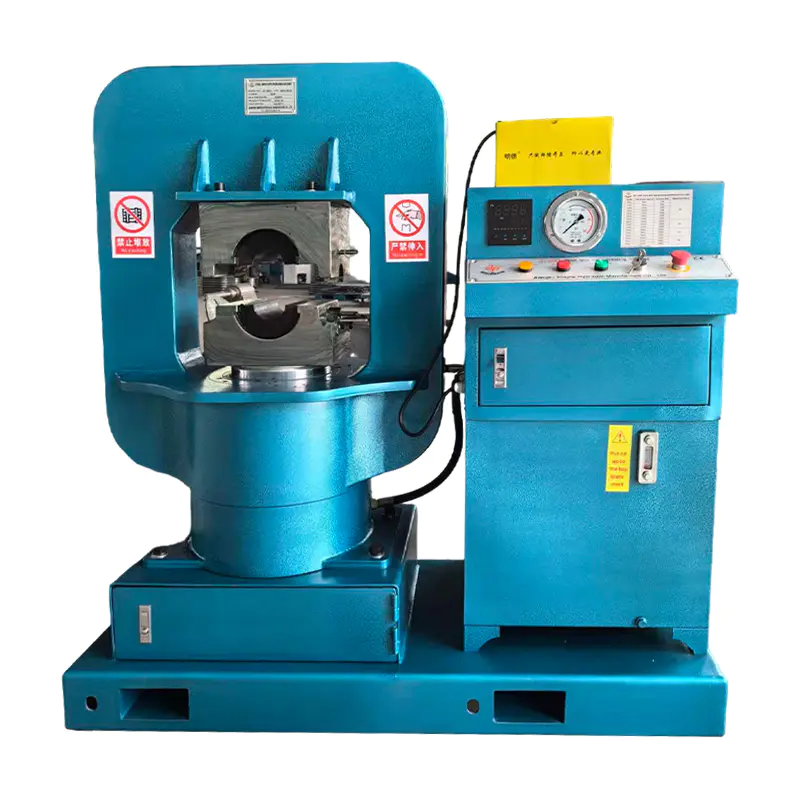

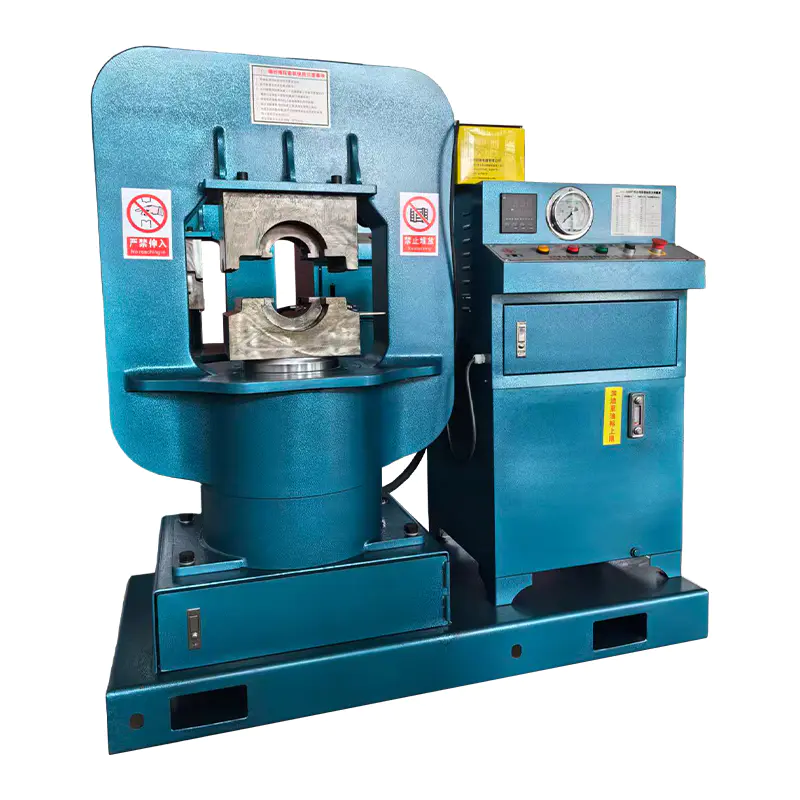

GT-500 Bench Steel Wire Rope Press Machine(Basket Frame)

Ang bakal na wire rope swage machine ay maaaring gamitin sa maraming larangan, maaari itong gumawa ng wire rope slings, Cable grips, fall arrest, at shot fire solutions, at iba pa.

Mga katangian
1. Madaling patakbuhin
2. Malawakang gamitin
3. Makatipid ng oras

+ Makipag-ugnayan sa amin
PREV：GT-650 Hydraulic Press Machine Para sa Wire Rope Swaging (Basket Frame)SUSUNOD：GT-400 Steel Wire Rope Swaging Machine(Basket Frame)
  • Parameter
  • Iba pang mga Paglalarawan
  • Makipag-ugnayan
Technical Data
Mode No. GT-500
Pinakamataas na diameter ng wire rope (mm) Φ42
Power (KW) 4
Max working pressure (MPa) 56Mpa
Max na paggalaw ng piston (mm) 100
Ang pataas na bilis ng piston (mm/sec) 4.5
Ang pababang bilis ng piston (mm/sec) 8
Kabuuang haba (mm) 1450
Kabuuang lapad (mm) 600
Kabuuang taas (mm) 1400
Aming Mga Produkto
Mga kaugnay na produkto
kumpanya
Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd.
Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd.
As GT-500 Bench Steel Wire Rope Press Machine(Basket Frame) Manufacturers and GT-500 Bench Steel Wire Rope Press Machine(Basket Frame) Company, Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd. was founded in 1992 and is located in Taizhou City, Jiangsu Province, China. The company specializes in manufacturing hydraulic wire rope pressing machines, wire rope annealing and tapering machines, aluminum sleeves, and lifting clamps. Xingtai Hydraulic is equipped with advanced production facilities, strong technical capabilities, authoritative testing equipment, and a comprehensive quality management system.

Ang mga swaging na bahagi ng Xingtai Hydraulic machine ay napeke mula sa high-strength alloy steel. Ang katawan ng makina ay ginawa mula sa isang bloke ng materyal, na tinitiyak ang integridad ng istruktura at mahabang buhay ng serbisyo. Gumagamit ang aming mga hydraulic system ng dual-pressure pump oil supply system, na nagbibigay-daan sa mabilis na pataas at pababang paggalaw habang tinitiyak ang maayos na proseso ng pagpindot. Ang disenyo na ito ay makabuluhang nagpapabuti sa kalidad ng pagpindot at kahusayan sa produksyon.

Ang Xingtai Hydraulic machine ay na-export sa maraming bansa, kabilang ang UK, Australia, Netherlands, Latvia, Malaysia, Thailand, India, Russia, Botswana, Poland, at iba pa.

Ginagabayan ng pilosopiya ng "mataas na kalidad, mapagkumpitensyang presyo, at pangmatagalang pangako," nagsusumikap kaming matugunan ang mga pangangailangan ng aming mga customer at ibigay sa kanila ang pinakamahusay na serbisyo. Nananatili kaming dedikado sa paglilingkod sa mga kasalukuyan at bagong kliyente na may parehong antas ng kahusayan habang nagtutulungan kami upang bumuo ng isang matagumpay na hinaharap.
Sertipiko ng karangalan
  • Mga Sertipikasyon
  • Mga Sertipikasyon
  • Mga Sertipikasyon
  • Mga Sertipikasyon
Balita
  • Steel Wire Rope Press Machine | China Hydraulic Manufacturer

    Ano ang a Steel Lubid ng Kawad Press Machine Ay at Paano Ito Gumagana Ang steel wire rope press machine ay isang hydraulic machine na nag-compress ng aluminum o steel sleeve papunta sa wire rope, na bumubuo ng permanenteng swaged termination na ginagamit para sa lifting, r...

    READ MORE
  • Ano ang Hydraulic Wire Rope Press Machine?

    Ano ang GT-100 Hydraulic Wire Rope Press Machine (C Frame)? Ang GT-100 Hydraulic Wire Rope Press Machine (C Frame) ay isang compact hydraulic wire rope press machine na binuo upang swage steel wire rope na may diameter na hanay ng 1mm hanggang 10mm . Ito ay...

    READ MORE
  • Ano ang GT-60 Hydraulic Wire Rope Swage Press Machine?

    Ano ang GT-60 Hydraulic Wire Rope Swage Press Machine (C Frame)? Ang GT-60 Hydraulic Wire Rope Swage Press Machine (C Frame) ay isang compact hydraulic press na binuo para swage steel wire rope na may diameter na hanay ng 1mm hanggang 10mm . Ito ang pinakam...

    READ MORE
Kaalaman sa Industriya

1. Para saan Ginamit ang GT-500 Bench Steel Wire Rope Press Machine? - Mga Pangunahing Aplikasyon

Ang GT-500 na bangko steel wire rope press machine ay isang compact, benchtop hydraulic swaging press na idinisenyo para sa permanenteng pagwawakas ng wire rope slings, Flemish eyes, at loop splices gamit ang mga manggas ng aluminyo o tanso. Ito ay malawakang ginagamit sa rigging shop, small-scale sling manufacturing, maintenance facility, at offshore supply base kung saan limitado ang espasyo ngunit maaasahan, kinakailangan ang mataas na kalidad na mga pagwawakas.

Na may pinakamataas na puwersa ng pagpindot ng 500 kN (50 tonelada) at lalim ng lalamunan ng 80 mm , pinangangasiwaan ng GT-500 ang mga diameter ng wire rope mula sa 3 mm hanggang 16 mm , na gumagawa ng mga pagwawakas na nagpapanatili 95–100% ng lakas ng pagkaputol ng lubid . Kung ikukumpara sa mga manual swaging tool, binabawasan ng GT-500 ang cycle ng oras 70% at tinitiyak ang pare-parehong kalidad ng crimp – perpekto para sa mga workshop na gumagawa ng hanggang sa 200 pagwawakas bawat araw .

2. Pangunahing Tampok 1: Pinakamainam na Puwersa ng Pagpindot at Hanay ng Diameter para sa Paggamit ng Bench

Ang GT-500 delivers 500 kN ng haydroliko na puwersa , sapat para sa swaging sleeves sa wire rope hanggang 16 mm diameter. Inihahambing ng tsart sa ibaba ang kapasidad ng GT-500 laban sa mga manual swager at mas malalaking floor-standing press.

Maximum Wire Rope Diameter Capacity ayon sa Uri ng Swager (mm)

Manu-manong kamay swager (uri ng lever)
6 mm ang max
Hydraulic hand pump swager (portable)
12 mm ang max
GT-500 bench press
16 mm ang max
Industrial floor press (1,000 kN)
32 mm ang max

Fig. 1 – Ang GT-500 ay humahawak 16 mm wire na lubid , na sumasaklaw sa 90% ng mga karaniwang rigging at sling application habang umaangkop sa isang karaniwang workbench.

Ang machine includes 6 na mapagpapalit na hanay ng die para sa mga diameter ng manggas mula 6 mm hanggang 18 mm, na may mabilisang pagbabago ng tooling na nagpapababa sa oras ng pag-setup sa wala pang 1 minuto .

3. Pangunahing Tampok 2: Mabilis na Cycle Time at Bench-Friendly Footprint

Ang GT-500 features a single-phase electric hydraulic pump (220V/110V compatible) na may dalawang yugto na sistema: mabilis na diskarte sa 25 mm/s at pagpindot sa 4 mm/s . Ang isang kumpletong swaging cycle ay tumatagal lamang 5–8 segundo depende sa laki ng manggas. Ang compact footprint ( 500mm x 400mm ) ay nagbibigay-daan sa paglalagay sa anumang matibay na workbench.

Mga Siklo ng Swaging Bawat Oras (10 mm manggas ng aluminyo)

Mga cycle kada oras Pamamaraan ng swaging 0 50 100 150 200 250 300 350 25 55 220 320 Manual hand Hydraulic hand pump GT-500 bench Floor press (1,000kN)

Fig. 2 – Naabot ng GT-500 220 swaging cycle kada oras , 4x na mas mabilis kaysa sa portable hydraulic swagers at halos 9x na mas mabilis kaysa sa mga manual na tool.

Para sa isang maliit na rigging shop na gumagawa 150 pagwawakas bawat araw , binabawasan ng GT-500 ang araw-araw na oras ng swaging mula sa 6 na oras (manual) hanggang 45 minuto lang – isang taunang pagtitipid sa paggawa na mahigit $12,000 .

4. Pangunahing Tampok 3: Pare-parehong Lakas ng Pagwawakas at Paglaban sa Pull-Out

Ang wastong swaging sa GT-500 ay gumagawa ng mga pagwawakas na nananatili 95–100% ng lakas ng pagkaputol ng lubid . Ang tsart sa ibaba ay nagpapakita ng pinakamababang puwersa ng pull-out na nakamit para sa iba't ibang diameter ng rope gamit ang GT-500 na may mga naka-calibrate na dies.

Minimum Pull-Out Puwersa (kN) – GT-500 Swaged Sleeves vs. MBL (7x19 galvanized rope)

Force (kN) Diametro ng lubid (mm) 0 20 40 60 80 100 120 140 3 6 8 10 12 14 16 GT-500 pull-out force (≥98% ng MBL)

Fig. 3 – Ang GT-500 swaged terminations ay patuloy na nakakamit 98% o mas mataas ng rope MBL para sa mga diameter na hanggang 16 mm, nakakatugon sa mga pamantayan ng EN 13411-3.

Ang GT-500 includes a built-in na pressure gauge na may adjustable pressure relief valve , na nagbibigay-daan sa mga operator na mag-preset ng swaging force para sa iba't ibang laki ng manggas – tinitiyak ang mauulit na kalidad ng pagwawakas sa loob ±2% .

5. GT-500 Application Guide at Die Selection Matrix

Ang GT-500 accepts a range of die sets for different rope diameters and sleeve types. The table below provides a quick reference for common applications.

Talahanayan 1 – GT-500 die selection at inirerekomendang swaging pressure ayon sa diameter ng rope.
Diameter ng Lubid (mm) Uri ng Manggas / Materyal Inirerekomendang Die Set Swaging Pressure (kN)
3–5 mm Aluminum stop manggas GT-D6 (6 mm hex) 60–90 kN
6–8 mm Aluminum loop manggas (Flemish eye) GT-D10 (10 mm oval) 120–180 kN
10–12 mm Mabigat na tungkulin na aluminyo / tanso GT-D14 (14 mm hex) 250–350 kN
14–16 mm Double ferrule / mataas ang lakas GT-D18 (18 mm oval) 400–500 kN

Ang GT-500 also supports mga custom na profile ng die para sa mga espesyalidad na aplikasyon, kabilang ang mga stainless steel ferrule at double-compression na disenyo para sa mga high-strength na lambanog.

6. Mga Madalas Itanong Tungkol sa GT-500 Bench Steel Wire Rope Press Machine

Q1: Anong mga uri ng manggas ang maaaring i-swag ng GT-500?
A1: Ang GT-500 swages aluminum stop sleeves, aluminum loop sleeves (Flemish eye), copper ferrule, at stainless steel sleeves para sa mga diameter ng wire rope mula 3 mm hanggang 16 mm. Sinusuportahan din nito ang mga double-compression na manggas para sa mga application na may mataas na lakas hanggang sa 14 mm.

Q2: Anong power supply ang kailangan para sa GT-500?
A2: Gumagana ang makina karaniwang 110V o 220V single-phase AC (mapipili ng user), na may lakas ng motor na 1.5 kW . Walang tatlong-phase na kapangyarihan ang kinakailangan, na ginagawa itong perpekto para sa maliliit na workshop at mobile maintenance unit.

Q3: Gaano kadalas nangangailangan ng maintenance ang GT-500?
A3: Kasama sa inirerekomendang pagpapanatili pagpapalit ng hydraulic oil tuwing 1,500 oras ng pagpapatakbo , inspeksyon ng die para sa pagsusuot bawat 1,000 cycle, at pag-calibrate ng pressure gauge taun-taon. Ang ibig sabihin ng oras sa pagitan ng mga pagkabigo (MTBF) ay 6,500 oras sa ilalim ng normal na kondisyon ng sahig ng tindahan.

Q4: Maaari bang gamitin ang GT-500 para sa on-site field swaging?
A4: Ang GT-500 ay a nakatigil na bench-top press (timbang: 95 kg). Para sa paggamit sa field, inirerekomenda namin ang portable GT-200 hydraulic hand pump swager. Gayunpaman, ang GT-500 ay maaaring i-mount sa isang mobile cart para sa kadaliang mapakilos ng tindahan.
