Ang GT-1350 Haydroliko Wire Rope Crimping Machine (Basket Frame) ay isang high-capacity swaging solution na ininhinyero para sa mga diameter ng wire rope hanggang sa 66mm sa multi-pressing operations , na may kakayahang magpanatili ng pinakamataas na presyon ng pagtatrabaho ng 56 MPa at hinimok ng 11 kW dual-stage hydraulic power unit. Kung kailangan mo ng makina na pinagsasama ang basket-frame structural strength, CE certification, at compatibility sa GT-500T die sets, ang unit na ito ay naghahatid sa lahat ng larangan.

Pag-unawa sa 3-6 na panuntunan sa wire rope ay mahalagang konteksto para sa pagpili ng tamang crimping equipment. Ang 3-6 na tuntunin ay nagsasaad na ang isang wire rope ay dapat alisin sa serbisyo kapag 3 o higit pang mga sirang wire ang matatagpuan sa isang strand sa loob ng isang lubid lay haba, o 6 o higit pang mga sirang wire ang ipinamamahagi sa maraming strand sa loob ng isang haba ng lay. Binibigyang-diin ng pamantayang ito na malawakang isinangguni (pinagtibay ng ASME B30.2 at mga katulad na code) kung bakit mahalaga ang tumpak at maaasahang pag-crimping: ang hindi maayos na pagwawakas ay maaaring magpabilis ng pagkapagod ng wire at humantong sa maagang pagkabigo. Ang GT-1350 ay binuo upang matiyak ang mga pagwawakas na nagpapanatili ng integridad ng wire rope sa mahabang panahon.

Sa ibaba, sinasaklaw ng artikulong ito ang mga teknikal na detalye ng makina, crimping die size chart, pagpili ng die set, pinakamahuhusay na kagawian sa pagpapatakbo, data ng performance ng industriya, at mga karaniwang tanong. Ang lahat ng data na ipinakita ay nakuha mula sa dokumentasyon ng tagagawa at malawak na tinatanggap na mga pamantayan ng industriya.

GT-1350 Teknikal na Mga Detalye sa Isang Sulyap

Ang GT-1350 Hydraulic Wire Rope Crimping Machine (Basket Frame) ay ginawa ng Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd. mula sa isang single-block na katawan ng makina , isang pagpipiliang disenyo na nag-aalis ng mga weld seams at bolted joints sa mga high-stress zone, na direktang nag-aambag sa mas mahabang buhay ng serbisyo at pinababang mga agwat ng pagpapanatili. Ang swaging dies ay pineke mula sa high-strength alloy steel at nagtatampok ng round-mold na disenyo na may awtomatikong pagpoposisyon, na ginagawang mabilis at nauulit ang mga pagbabago sa die.

Ang sistema ng supply ng langis ng dual-pressure pump nagbibigay-daan sa piston na bumaba nang mabilis sa yugto ng paglapit at pagkatapos ay awtomatikong lumipat sa high-pressure na mabagal na stroke para sa aktwal na yugto ng swaging. Pinoprotektahan ng dalawang yugtong pag-uugaling ito ang set ng die at ang workpiece habang makabuluhang pinuputol ang cycle ng oras kumpara sa mga single-stage system. Ang piston ay maaari ding ihinto sa anumang posisyon sa panahon ng paglalakbay, na mahalaga kapag nag-aayos ng mga sukat ng mata o loop sa mabilisang.

GT-1350 3D Isometric Diagram na may Key Component Labels

Ang SVG diagram below illustrates the principal structural zones of the GT-1350 basket frame machine. Each labeled element corresponds to a functional component described in the specification sheet and manual guidance.

Ang diagram highlights the arkitektura ng basket frame , na nagbibigay ng superior lateral rigidity kumpara sa conventional C-frame o H-frame na mga disenyo. Ang pinagsamang upper at lower die block ay direktang pumuwesto sa precision-machined pockets, na tinitiyak ang paulit-ulit na pagkakahanay ng die sa libu-libong cycle. Ang hiwalay na control panel ay naglalaman ng lahat ng mga interface ng operator kabilang ang pressure gauge, indicator lights, at pangunahing hydraulic valve switch, na pinapanatili ang mga high-voltage na bahagi mula sa work zone.

Crimping Die Size Chart para sa GT-1350

Pagpili ng tama crimping die set ay ang pinaka-kritikal na salik sa pagkamit ng pagwawakas na nakakatugon sa mga rating ng pagkarga at mga kinakailangan sa surface finish. Ang GT-1350 ay tumatanggap ng mga dies na katugma sa parehong sarili nitong die pocket na dimensyon at, ayon sa disenyo, ang mas maliit na dies mula sa GT-500T press. Binabawasan ng cross-compatibility na ito ang kabuuang pamumuhunan sa tooling para sa mga tindahan na nagpapatakbo ng maraming makina. Ang crimping die size chart sa ibaba ay isang kinatawan ng sanggunian; palaging i-verify laban sa swage specification sheet ng tagagawa ng manggas bago ang produksyon.

Ang bilang ng mga pagpindot na kailangan tumataas sa diameter ng manggas dahil iniikot ng bawat pagpindot ang manggas sa pamamagitan ng isang nakapirming pagtaas ng anggular upang makamit ang pare-parehong radial compression. Ang paglaktaw sa mga hakbang sa pagpindot o paghinto sa hindi sapat na bilang ng pagpindot ay isang pangunahing sanhi ng hindi pantay na pagwawakas. Pinapayuhan ng manual na gabay ng GT-1350 ang mga operator na sukatin ang natapos na manggas OD pagkatapos ng bawat buong ikot ng pagpindot gamit ang isang naka-calibrate na micrometer upang kumpirmahin ang dimensional na pagkakatugma bago ilabas ang lambanog para sa serbisyo.

Ang bar chart above illustrates the relationship between wire rope diameter and the corresponding sleeve outer diameter range handled by the GT-1350 using multi-press technique. Larger ropes require proportionally heavier sleeves and more press increments, but the machine's 56 MPa ceiling ensures sufficient force is available at the top end of the capacity range. This makes the GT-1350 one of the highest-capacity basket-frame hydraulic wire rope swage machines in its motor class, comparing favorably with international benchmarks for 11 kW presses.

Hydraulic Wire Rope Swage Machine: Paano Gumagana ang Dual-Pressure System

Ang GT-1350's hydraulic circuit relies on a dalawang yugto na pag-aayos ng bomba na naging benchmark sa sektor ng wire rope press machine. Sa panahon ng approach stroke, ang pump ay naghahatid ng mataas na daloy sa mababang presyon kaya ang piston ay mabilis na bumababa sa workpiece nang hindi nag-aaksaya ng oras. Kapag na-detect ang contact (sa pamamagitan ng hydraulic back-pressure rise), awtomatikong lilipat ang circuit sa high-pressure, low-flow mode para isagawa ang swage. Ang paglipat na ito ay walang putol at hindi nangangailangan ng interbensyon ng operator.

Ang sealing system uses high-grade hydraulic seals rated for sustained operation at pressures beyond the machine's working limit. This provides a meaningful safety margin and ensures that hydraulic fluid does not contaminate the work area or the wire rope surface, which could compromise both safety and corrosion resistance of the finished termination. The system also features an integrated pressure relief valve pre-set at the factory, protecting both the operator and the tooling from overpressure events.

Ang pressure curve above illustrates the characteristic two-stage profile of the GT-1350 swage cycle. Pressure remains low during approach to allow rapid advance, then rises steeply once the die contacts the sleeve, peaking near the machine's 56 MPa maximum during full swage. The return phase releases pressure rapidly. This profile is consistent with industry best practice for hydraulic steel wire rope press machines operating in mine, wharf, and crane applications.

Mga Aplikasyon sa Industriya at Mga Benchmark ng Pagganap

Ang GT-1350 hydraulic wire rope crimping machine is designed for continuous-duty operation across a wide range of sectors. Wire rope swaging is a fundamental process in industries where lifting and tension capacities are safety-critical, and the machine's CE certification ensures it satisfies European machinery directive requirements for operator protection and electromagnetic compatibility.

• Industriya ng wire rope: Produksyon ng mga pre-fitted slings, thimble-eye assemblies, at multi-leg bridles sa mataas na volume.
• Pagmimina at metalurhiya: Hoisting ropes at shaft guide ropes sa underground at surface mining operations na nangangailangan ng na-verify na MBL (minimum breaking load) na pagwawakas.
• Mga operasyon ng pantalan at daungan: Mooring lines, towing pendants, at crane main hoist assemblies sa container at bulk cargo terminals.
• Riles at elektrisidad: Catenary tension system at overhead line assemblies kung saan ang pagkakapare-pareho ng dimensyon ng pagwawakas ay tinukoy sa mahigpit na pagpapahintulot.
• Offshore at construction: Mag-stay ng mga cable, mooring system, at structural tension na miyembro sa bridge at offshore platform work.

Ang radar chart presents an internal capability analysis of the GT-1350 across six operational dimensions. Pinakamataas na presyon ng pagtatrabaho at tibay score sa tuktok ng hanay dahil sa single-block body construction at alloy-steel swage component. Mataas din ang compatibility ng die at safety rating, na hinimok ng CE certification, cross-compatibility sa GT-500T dies, at ang built-in na pressure relief ng makina. Ang mga marka ng bilis ng pag-ikot ay bahagyang mas mababa sa maximum dahil ang bilis ng pagbabalik ng piston (10 mm/sec) ay pinamamahalaan ng ligtas na mga kinakailangan sa pag-decompression, na isang sadyang trade-off ng disenyo para sa kaligtasan ng operator at mahabang buhay ng mamatay.

Pagpili at Pagpapanatili ng Crimping Die Set

A crimping die set para sa GT-1350 ay dapat na tumugma sa nominal wire rope diameter at ang uri ng manggas (oval na manggas, bilog na manggas, o wedge socket). Ang mga oval die set ay gumagawa ng hexagonal o oval na cross-section sa tapos na manggas at mas gusto ito para sa karamihan ng mga sling application dahil nagbibigay sila ng visual inspection reference. Ginagamit ang mga round die set kung saan kailangan ang dimensional uniformity sa lahat ng radial plane, gaya ng threaded socket preparation o precision mooring eye assemblies.

Protokol sa Pagpapanatili ng Die Set

1. Suriin ang mga ibabaw ng die kung may mga bitak, chips, o galling pagkatapos ng bawat 200 swaging cycle gamit ang 10x loupe o die penetrant inspection.
2. Maglagay ng manipis na pelikula ng anti-seize o swage lubricant sa die mating surface bago ang bawat shift para mabawasan ang friction at maiwasan ang cold-welding ng die halves.
3. Suriin ang die closing dimension gamit ang naka-calibrate na gauge block na itinakda sa simula ng bawat production run; ang mga dimensyon sa labas ng tolerance range ay nagpapahiwatig ng die wear at ang set ay dapat palitan.
4. Ang tindahan ay namatay sa mga padded case kapag hindi ginagamit; hindi kailanman namamatay ang stack nang walang proteksyon, dahil ang pinsala sa epekto sa ibabaw ng lukab ay direktang isinasalin sa mga depekto sa ibabaw ng manggas.
5. Itala ang cycle count ng bawat die set sa isang maintenance log; Inirerekomenda ng Xingtai Hydraulic ang pagpapalit ng dies kapag ang pagsasara ng dimensyon ay lumihis ng higit sa 0.3mm mula sa nominal na halaga.

Ang GT-1350's automatic positioning feature means the die set self-centers around the sleeve before pressure is applied, reducing operator error during loading. This is a significant advantage over manual-alignment machines and directly reduces the rate of off-center swages, which are the leading cause of reduced termination efficiency in hydraulic swage operations (as noted in industry practice guides published by the Wire Rope Technical Board).

Ang bar chart above is a schematic representation of how die dimensional deviation accumulates with cycle count for a typical alloy-steel die set used on large-diameter ropes. Deviation remains negligible for the first 400 cycles, begins to accelerate between 600 and 800 cycles as work-hardening and surface abrasion increase, and typically crosses the 0.3mm replacement threshold at or before 1000 cycles depending on sleeve material hardness. Operators tracking this data can plan die replacement proactively, avoiding out-of-specification terminations reaching the field.

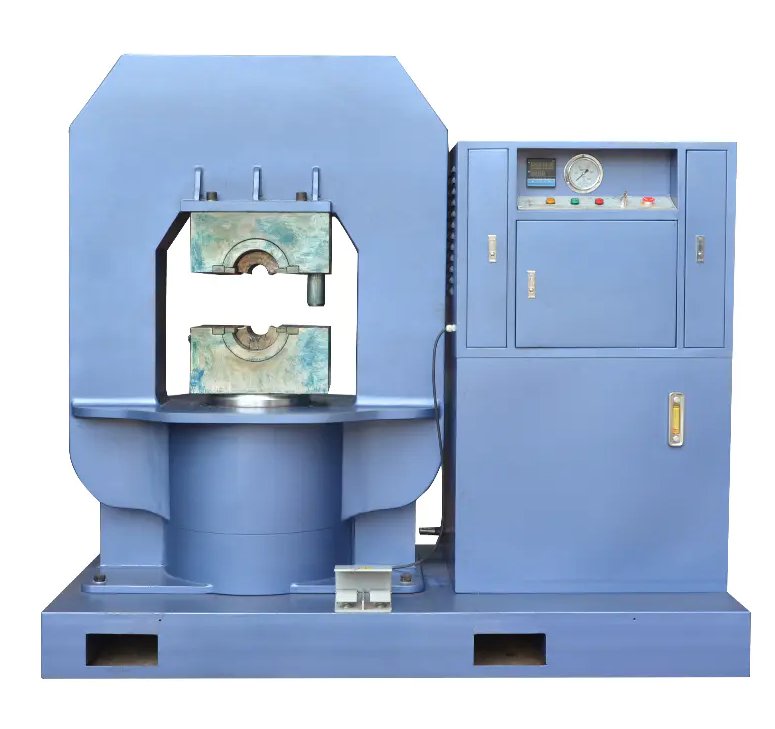

Larawan ng Produkto ng GT-1350

Ang GT-1350 Hydraulic Wire Rope Crimping Machine (Basket Frame) as manufactured by Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd. The distinctive katawan ng basket frame , na giniling mula sa isang bloke ng bakal, ay makikita sa gitna. Ang hiwalay na control cabinet sa kanan ay naglalaman ng dual-pressure hydraulic power unit, pressure gauge, indicator panel, at pangunahing control switch. Ang makina ay CE certified at na-export na sa UK, Australia, Netherlands, Latvia, Malaysia, Thailand, India, Russia, Botswana, Poland, at karagdagang mga merkado.

Tungkol sa Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd.

Ang Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd. ay itinatag sa 1992 at matatagpuan sa Taizhou City, Jiangsu Province, China. Ang kumpanya ay dalubhasa sa paggawa ng hydraulic wire rope pressing machine, wire rope annealing at tapering machine, aluminum sleeves, at lifting clamps. Ang Xingtai Hydraulic ay nilagyan ng mga advanced na pasilidad sa produksyon, malakas na teknikal na kakayahan, makapangyarihang kagamitan sa pagsubok, at isang komprehensibong sistema ng pamamahala ng kalidad.

Ang swaging components of Xingtai Hydraulic machines are forged from high-strength alloy steel. The machine body is manufactured from a single block of material, ensuring structural integrity and long service life. The hydraulic systems utilize a dual-pressure pump oil supply system, which enables fast upward and downward movement while ensuring a smooth pressing process. This design significantly improves pressing quality and production efficiency.

Ang Xingtai Hydraulic machine ay na-export sa maraming bansa, kabilang ang UK, Australia, Netherlands, Latvia, Malaysia, Thailand, India, Russia, Botswana, Poland, at iba pa. Ginagabayan ng pilosopiya ng "mataas na kalidad, mapagkumpitensyang presyo, at pangmatagalang pangako," ang kumpanya ay nagsusumikap na matugunan ang mga pangangailangan ng mga customer at magbigay ng pinakamahusay na serbisyo, na nakatuon sa paglilingkod sa parehong umiiral at bagong mga kliyente na may parehong antas ng kahusayan.
