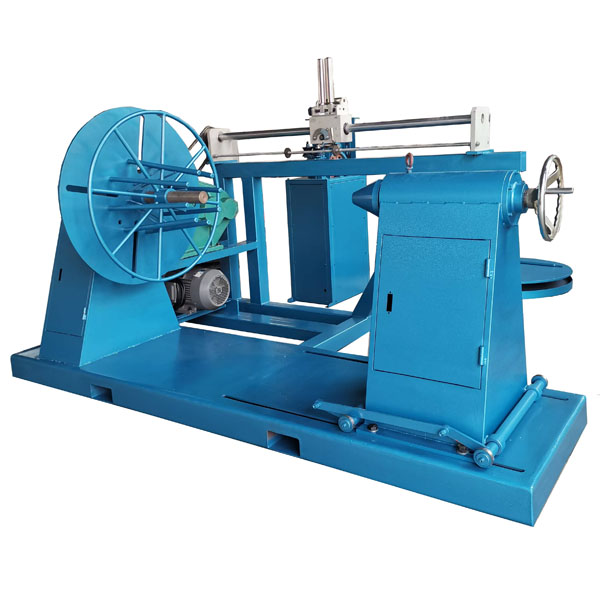

XT-1600 Wire Rope Reeling Machines

Wire Rope Winding Machine ay isang aparato na ginagamit para sa paikot-ikot o pag-unwinding ng mga lubid. Ito ay nagbibigay-daan sa mekanikal na operasyon ng pag-coiling o pagpapakawala ng mga bakal na wire rope, pagpapabuti ng kahusayan sa trabaho at pagbabawas ng intensity ng matrabahong mga gawaing manu-manong. Tinitiyak ng device na ito na ang wire rope ay nananatiling undeformed at untwisted, pinapanatili ito sa natural nitong estado, at sa gayon ay maiiwasan ang mga isyu tulad ng mga sirang wire, twisting, o pagkakabuhol-buhol. Nagtatampok ito ng mataas na output torque, stable na operasyon, stepless speed regulation, malakas na load-bearing capacity, at malawak na hanay ng width adaptability.

Rewinding Machine : Dinisenyo para sa paghihiwalay ng mga steel wire rope sa mga reel, tumpak na pagputol, at pag-rewinding/unspooling na mga wire at cable, ang kagamitang ito ay tumutugon sa mga matagal nang hamon sa industriya. Gumagamit ito ng geared motor na sinamahan ng frequency converter, perpektong nakakamit ang nakokontrol na bilis at mataas na torque. Nilagyan ng high-speed pulse encoder, tinitiyak nito ang lubos na tumpak na pagsukat ng haba, pinapayagan ang mga custom na setting ng haba, at pinangangasiwaan ang mga wire rope at cable ng anumang kapal na may mataas na kahusayan sa pag-rewind. Tinitiyak ng mekanismo ng pagtawid ang maayos at maayos na paikot-ikot, na may simpleng operasyon at multi-functionality. Ang lahat ng mga bahagi ay sumasailalim sa heat treatment para sa pinahusay na tibay at wear resistance.

Dalubhasa ang aming kumpanya sa pagsasaliksik, pagpapaunlad, at pag-customize ng mga kagamitan sa pag-rewinding para sa mga bakal na wire rope, wire, at cable. Madaling nalulutas ng makinang ito ang mga problema sa rewinding at reel-separation sa industriya. Kasama sa mga kakaibang feature nito ang high-efficiency rewinding performance, tension-controlled frequency converter para sa stepless speed regulation, at gear reducer na nagbibigay ng mataas na torque para madaling mahawakan ang heavy-duty na wire rope at cable. Tinitiyak ng high-speed pulse digital length measurement device ang tumpak na pagbibilang, nagbibigay-daan sa mga preset na haba na may awtomatikong paghinto, at nagbibigay-daan sa awtomatikong pagputol. Tinitiyak ng integrated traversing mechanism ang maayos, walang tangle-free winding at nagbibigay-daan sa mabilis na pag-disassembly para sa paghawak ng mga maluwag na lubid. Kapag ipinares sa isang mobile packing machine, nagbibigay-daan ito sa mabilis at mahusay na packaging, makatipid ng oras, pagsisikap, gastos, at paggawa.

+ Makipag-ugnayan sa amin
PREV：Walang nakaraang produktoSUSUNOD：Walang susunod na produkto
  • Parameter
  • Iba pang mga Paglalarawan
  • Makipag-ugnayan
Technical Data

Mode No.

XT-1600

Sukatin ang hanay ng wire rope

Hanggang 38mm

Ang kapasidad ng paglo-load ng turn table

6ton

Kapasidad para sa drum na gawa sa kahoy

1.5 tonelada

Kapasidad na walang drum na gawa sa kahoy

300kg

Power (KW)

7.5

Dimensyon  (mm)

3000x1500x2000

Netong timbang (kg)

1500

Aming Mga Produkto
Mga kaugnay na produkto
kumpanya
Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd.
Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd.
As XT-1600 Wire Rope Reeling Machines Manufacturers and XT-1600 Wire Rope Reeling Machines Company, Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd. was founded in 1992 and is located in Taizhou City, Jiangsu Province, China. The company specializes in manufacturing hydraulic wire rope pressing machines, wire rope annealing and tapering machines, aluminum sleeves, and lifting clamps. Xingtai Hydraulic is equipped with advanced production facilities, strong technical capabilities, authoritative testing equipment, and a comprehensive quality management system.

Ang mga swaging na bahagi ng Xingtai Hydraulic machine ay napeke mula sa high-strength alloy steel. Ang katawan ng makina ay ginawa mula sa isang bloke ng materyal, na tinitiyak ang integridad ng istruktura at mahabang buhay ng serbisyo. Gumagamit ang aming mga hydraulic system ng dual-pressure pump oil supply system, na nagbibigay-daan sa mabilis na pataas at pababang paggalaw habang tinitiyak ang maayos na proseso ng pagpindot. Ang disenyo na ito ay makabuluhang nagpapabuti sa kalidad ng pagpindot at kahusayan sa produksyon.

Ang Xingtai Hydraulic machine ay na-export sa maraming bansa, kabilang ang UK, Australia, Netherlands, Latvia, Malaysia, Thailand, India, Russia, Botswana, Poland, at iba pa.

Ginagabayan ng pilosopiya ng "mataas na kalidad, mapagkumpitensyang presyo, at pangmatagalang pangako," nagsusumikap kaming matugunan ang mga pangangailangan ng aming mga customer at ibigay sa kanila ang pinakamahusay na serbisyo. Nananatili kaming dedikado sa paglilingkod sa mga kasalukuyan at bagong kliyente na may parehong antas ng kahusayan habang nagtutulungan kami upang bumuo ng isang matagumpay na hinaharap.
Sertipiko ng karangalan
  • Mga Sertipikasyon
  • Mga Sertipikasyon
  • Mga Sertipikasyon
  • Mga Sertipikasyon
Balita
  • Steel Wire Rope Press Machine | China Hydraulic Manufacturer

    Ano ang a Steel Lubid ng Kawad Press Machine Ay at Paano Ito Gumagana Ang steel wire rope press machine ay isang hydraulic machine na nag-compress ng aluminum o steel sleeve papunta sa wire rope, na bumubuo ng permanenteng swaged termination na ginagamit para sa lifting, r...

    READ MORE
  • Ano ang Hydraulic Wire Rope Press Machine?

    Ano ang GT-100 Hydraulic Wire Rope Press Machine (C Frame)? Ang GT-100 Hydraulic Wire Rope Press Machine (C Frame) ay isang compact hydraulic wire rope press machine na binuo upang swage steel wire rope na may diameter na hanay ng 1mm hanggang 10mm . Ito ay...

    READ MORE
  • Ano ang GT-60 Hydraulic Wire Rope Swage Press Machine?

    Ano ang GT-60 Hydraulic Wire Rope Swage Press Machine (C Frame)? Ang GT-60 Hydraulic Wire Rope Swage Press Machine (C Frame) ay isang compact hydraulic press na binuo para swage steel wire rope na may diameter na hanay ng 1mm hanggang 10mm . Ito ang pinakam...

    READ MORE
Kaalaman sa Industriya

1. Para Saan Ginagamit ang XT-1600 Wire Rope Reeling Machine? – Mga Pangunahing Aplikasyon at Tungkulin sa Industriya

Ang XT-1600 wire rope reeling machine ay isang heavy-duty, high-capacity na automated winding system na idinisenyo para sa mahusay na spooling, pagsukat, at pagputol ng mga steel wire rope na may diameter mula sa 8 mm hanggang 36 mm . Ito ay higit na ginagamit sa mga linya ng pagpupugal sa labas ng pampang , pagmimina hoist ropes , paggawa ng crane wire rope , at malakihang rigging fabrication. Hindi tulad ng mga karaniwang take-up reels, ang XT-1600 ay nagsasama kontrol ng tensyon (±2% katumpakan) , digital na pagsukat ng haba (error ≤0.3%) , at isang programmable layering system upang maiwasan ang pagkadurog ng lubid o pagkasira ng cross-over sa panahon ng high-bilis reeling hanggang 35 m/min .

Kasama sa mga karaniwang gumagamit mga tagagawa ng wire rope , offshore supply base , at mga tagapagbigay ng serbisyo ng heavy lift . Binabawasan ng makina ang oras ng manu-manong pag-ulog 70–85% kumpara sa tradisyonal na drum winding, habang pinapabuti ang spool density sa pamamagitan ng hanggang 23% – direktang nagpapababa ng mga gastos sa pagpapadala at pag-iimbak.

2. Mga Pangunahing Teknikal na Detalye at Sukatan ng Pagganap ng XT-1600

Ang XT-1600 stands out due to its maximum na spool flange diameter na 1600 mm (kaya ang pangalan), payload capacity ng 5,500 kg , at intelligent variable-frequency drive (VFD) that maintains constant tension even during sudden acceleration or deceleration. Below is a horizontal bar chart comparing reeling speeds across three common industrial machines.

Max Reeling Speed Comparison (m/min)

XT-1600 (na-optimize)
35 m/min
Karaniwang hydraulic reeler (avg ng industriya)
22 m/min
Basic manual reel (conventional)
11 m/min

Fig. 1 – Pinakamataas na paghahambing ng bilis ng linya: Naabot ng XT-1600 35 m/min , 59% na mas mabilis kaysa sa mga karaniwang hydraulic reel.

Kasama sa mga karagdagang teknikal na highlight ang: saklaw ng tensyon 500–4,500 N , digital counter na may resolution na 0.1 m, at isinama emergency braking distance ≤150 mm sa buong bilis. Sumusunod ang makina sa mga pamantayan ng ISO 19472 at EN 13157, na tinitiyak ang ligtas na paghawak ng mga bahagi ng pag-angat.

3. Mga Pagpapahusay sa Kahusayan at Pagtitipid sa Gastos – Real World Data

Field studies sa kabuuan 12 offshore supply base ipakita na ang paglipat sa XT-1600 ay binabawasan ang oras ng rope spooling bawat metrikong tonelada ng average na 62% . Ang graph sa ibaba ay naglalarawan ng pinagsama-samang oras na natipid kapag nagpoproseso ng 10,000 metro ng 22 mm diameter na lubid.

Cumulative Time Saving vs. Conventional Reeling (minuto bawat 1000 m)

Natipid na oras (minuto) Naprosesong haba ng lubid (mga metro) 0 20 40 60 80 100 120 0 2000 4000 6000 8000 10000 118 min ang na-save

Fig. 2 – Pinagsama-samang pagtitipid sa oras kapag gumagamit ng XT-1600 kumpara sa conventional reeling; pagkatapos ng 10,000 metro, 118 minuto na-save sa bawat shift.

Higit pa rito, binabawasan ng XT-1600 ang mga insidente ng pagkasira ng lubid: ang tumpak na paikot-ikot na layer ay nag-aalis ng mga cross-over, binabawasan ang abrasion sa ibabaw ng hanggang 47% kumpara sa manu-manong pag-reeling - direktang pagpapahaba ng buhay ng serbisyo ng lubid sa pamamagitan ng isang tinantyang 18–22% sa mga aplikasyon ng crane at hoist.

4. Kaangkupan ng Application at Mga Segment ng Industriya para sa XT-1600

Ang following table summarizes typical applications, rope diameter range, and key benefits for each segment where the XT-1600 excels.

Talahanayan 1 – XT-1600 reeling machine application matrix at mga indicator ng pagganap ayon sa industriya.
Industriya Diameter ng Lubid (mm) Throughput Gain Pangunahing Benepisyo
Offshore Mooring 22–36 mm 68% speed Patuloy na pag-igting, zero backlash
Mine Hoisting 16–28 mm 55% kahusayan Tiyak na paikot-ikot na layer, binabawasan ang pagkasuot ng lubid
Crane at Port Logistics 12–30 mm 73% mas mabilis na spooling Pagsukat ng digital na haba, katumpakan ng cut-to-length
Rigging at Sling Fabrication 8–20 mm 82% pagiging produktibo Awtomatikong paghinto sa preset na haba, pinababang scrap

Data na pinagsama-sama mula sa 2024 field trials: ang XT-1600 ay patuloy na binabawasan ang labor cost per spool ng $38–$55 bawat tonelada depende sa rehiyon at laki ng lubid.

5. Mga Madalas Itanong Tungkol sa XT-1600 Reeling Machine

Q1: Anong mga diameter ng lubid ang kayang hawakan ng XT-1600 nang hindi binabago ang mga bahagi?
A1: Ang karaniwang XT-1600 ay tumatanggap ng mga wire rope mula sa 8 mm hanggang 36 mm walang flange o mga pagsasaayos ng gabay. Para sa mga lubid na mas mababa sa 8 mm, available ang isang opsyonal na insert na gabay; para sa mga diameter na higit sa 36 mm (hanggang 42 mm), inirerekomenda ang isang binagong drum kit.

T2: Ang XT-1600 ba ay tumpak na sumusukat sa haba ng lubid para sa mga cut-to-length na order?
A2: Oo. Nagtatampok ito ng a high-resolution na encoder na may error ≤0.3% (karaniwang ±0.2% sa ilalim ng kontroladong tensyon). Ginagamit ito ng maraming fabricator para sa precision sling cutting, na binabawasan ang scrap hanggang 12% kumpara sa manu-manong pagsukat.

Q3: Anong power supply ang kailangan ng XT-1600?
A3: Ang makina ay tumatakbo 400V / 3-phase / 50-60Hz na may pinakamataas na pagkonsumo ng kuryente ng 7.5 kW . Tinitiyak ng VFD ang malambot na pagsisimula at regenerative braking upang mabawasan ang mga spike ng enerhiya.

Q4: Maaari ba itong isama sa mga kasalukuyang sistema ng pamamahala ng warehouse?
A4: Oo, nagbibigay ang XT-1600 Modbus TCP/IP at RS-485 mga interface, na nagbibigay-daan sa real-time na haba at data ng tensyon na mai-log in sa mga platform ng ERP o MES – ganap na kahandaan sa Industriya 4.0.

Q5: Anong maintenance ang kailangan?
A5: Inirerekomendang pagpapanatili: pagpapadulas tuwing 200 oras ng pagpapatakbo , pag-calibrate ng tension sensor taun-taon, at inspeksyon ng drive belt tuwing 500 oras. Ang ibig sabihin ng oras sa pagitan ng mga pagkabigo (MTBF) ay nakadokumento sa 8,200 oras sa ilalim ng patuloy na tungkulin.
