Aluminum Hourglass Sleeves Pakyawan
Bahay / Mga produkto / Mga accessories / Aluminum Hourglass Sleeves

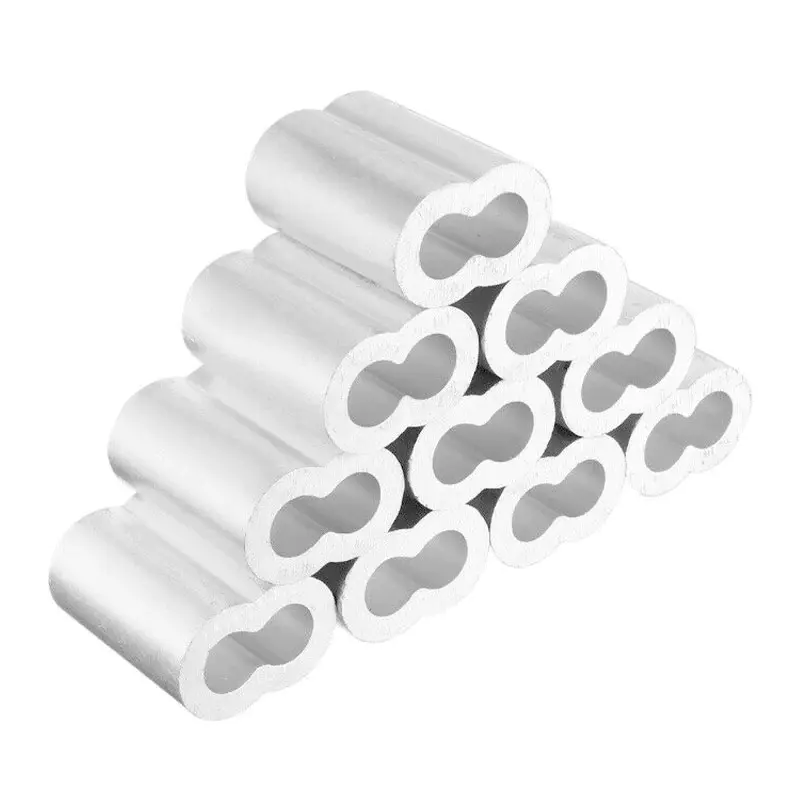

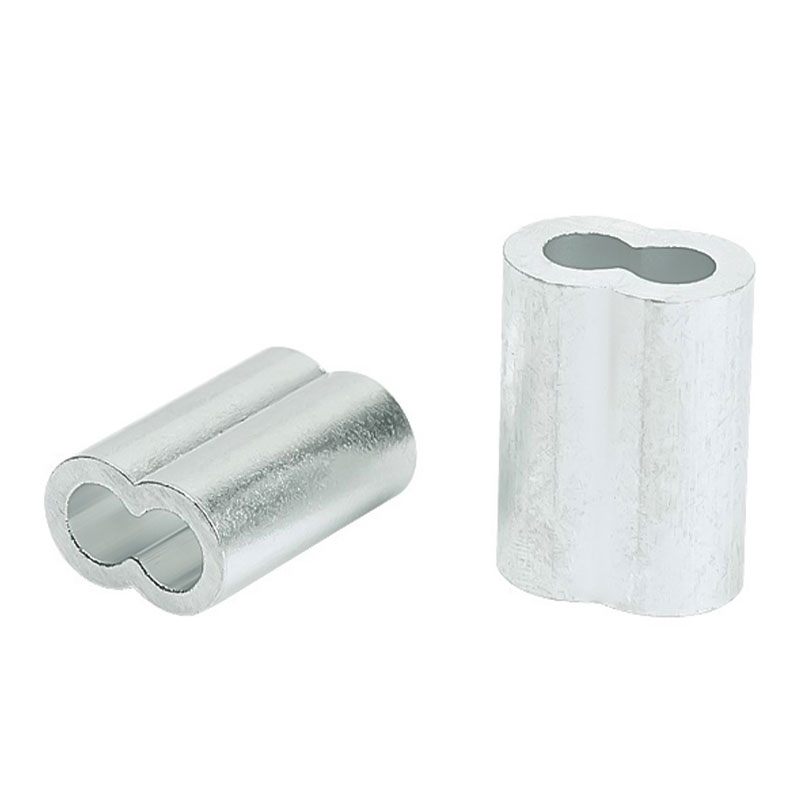

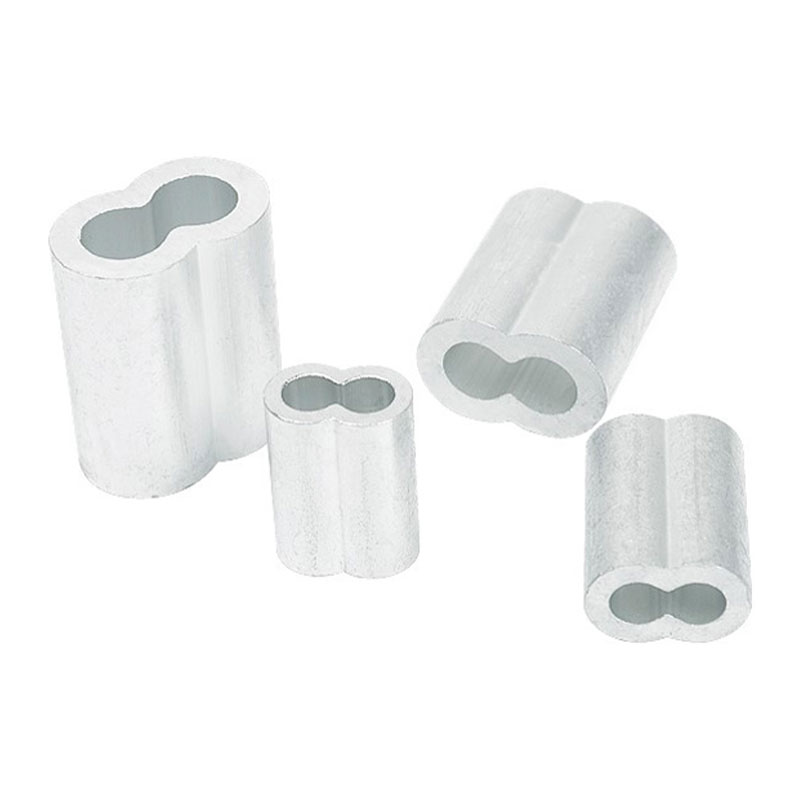

Aluminum Hourglass Sleeves

+ Makipag-ugnayan sa amin
PREV：Aluminum Ferrule/Aluminum Sleeve DIN3093SUSUNOD：Walang susunod na produkto
  • Parameter
  • Iba pang mga Paglalarawan
  • Makipag-ugnayan

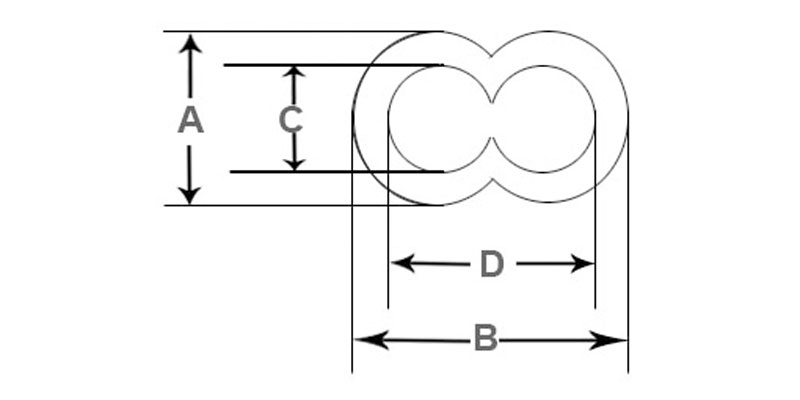

Technical Data
Mode Dia ng wire rope (mm) Dimensyon ng manggas ng aluminyo (mm) Haba (mm) Timbang  (g/pc)
A B C D
XTH-1/16" 1.6 4.37 6.35 1.96 4 9.6 0.41
XTH-5/64" 2 5.56 7.95 2.39 4.8 9.6 0.73
XTH-3/32" 2.4 7.06 10.26 3.3 6.5 12.7 1.45
XTH-1/8" 3.2 8.71 12.7 3.96 7.9 15.9 2.9
XTH-5/32" 4 9.53 14.3 4.75 9.5 17.5 3.63
XTH-3/16" 5.1 11.2 16.9 5.66 11.4 25.4 7.17
XTH-7/32" 5.6 12.7 19.1 6.35 12.7 27 10.07
XTH-1/4" 6.4 13.61 20.8 7.37 14.6 28.6 11.43
XTH-9/32" 7.1 14.27 22.35 7.92 16 30.2 12.81
XTH-5/16" 8 17.45 26.19 9.53 18.3 31.7 20.41
XTH-3/8" 9.6 19.05 29.36 11.13 21.4 36.5 29.53
XTH-7/16" 11.1 23.8 36.5 17.7 25.4 42.8 53.53

Aming Mga Produkto
Mga kaugnay na produkto
kumpanya
Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd.
Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd.
As Aluminum Hourglass Sleeves Manufacturers and Aluminum Hourglass Sleeves Company, Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd. was founded in 1992 and is located in Taizhou City, Jiangsu Province, China. The company specializes in manufacturing hydraulic wire rope pressing machines, wire rope annealing and tapering machines, aluminum sleeves, and lifting clamps. Xingtai Hydraulic is equipped with advanced production facilities, strong technical capabilities, authoritative testing equipment, and a comprehensive quality management system.

Ang mga swaging na bahagi ng Xingtai Hydraulic machine ay napeke mula sa high-strength alloy steel. Ang katawan ng makina ay ginawa mula sa isang bloke ng materyal, na tinitiyak ang integridad ng istruktura at mahabang buhay ng serbisyo. Gumagamit ang aming mga hydraulic system ng dual-pressure pump oil supply system, na nagbibigay-daan sa mabilis na pataas at pababang paggalaw habang tinitiyak ang maayos na proseso ng pagpindot. Ang disenyo na ito ay makabuluhang nagpapabuti sa kalidad ng pagpindot at kahusayan sa produksyon.

Ang Xingtai Hydraulic machine ay na-export sa maraming bansa, kabilang ang UK, Australia, Netherlands, Latvia, Malaysia, Thailand, India, Russia, Botswana, Poland, at iba pa.

Ginagabayan ng pilosopiya ng "mataas na kalidad, mapagkumpitensyang presyo, at pangmatagalang pangako," nagsusumikap kaming matugunan ang mga pangangailangan ng aming mga customer at ibigay sa kanila ang pinakamahusay na serbisyo. Nananatili kaming dedikado sa paglilingkod sa mga kasalukuyan at bagong kliyente na may parehong antas ng kahusayan habang nagtutulungan kami upang bumuo ng isang matagumpay na hinaharap.
Sertipiko ng karangalan
  • Mga Sertipikasyon
  • Mga Sertipikasyon
  • Mga Sertipikasyon
  • Mga Sertipikasyon
Balita
  • Steel Wire Rope Press Machine | China Hydraulic Manufacturer

    Ano ang a Steel Lubid ng Kawad Press Machine Ay at Paano Ito Gumagana Ang steel wire rope press machine ay isang hydraulic machine na nag-compress ng aluminum o steel sleeve papunta sa wire rope, na bumubuo ng permanenteng swaged termination na ginagamit para sa lifting, r...

    READ MORE
  • Ano ang Hydraulic Wire Rope Press Machine?

    Ano ang GT-100 Hydraulic Wire Rope Press Machine (C Frame)? Ang GT-100 Hydraulic Wire Rope Press Machine (C Frame) ay isang compact hydraulic wire rope press machine na binuo upang swage steel wire rope na may diameter na hanay ng 1mm hanggang 10mm . Ito ay...

    READ MORE
  • Ano ang GT-60 Hydraulic Wire Rope Swage Press Machine?

    Ano ang GT-60 Hydraulic Wire Rope Swage Press Machine (C Frame)? Ang GT-60 Hydraulic Wire Rope Swage Press Machine (C Frame) ay isang compact hydraulic press na binuo para swage steel wire rope na may diameter na hanay ng 1mm hanggang 10mm . Ito ang pinakam...

    READ MORE
Kaalaman sa Industriya

1. Kailan Mo Dapat Gamitin Mga manggas ng aluminyo para sa Wire Rope? - Mga Pangunahing Aplikasyon

Mga manggas ng aluminyo (tinatawag ding swage sleeves o crimp manggas ) ay ginagamit upang lumikha ng permanenteng wire rope terminations, splices, o end stops sa pamamagitan ng cold-swaging (pag-compress) ng manggas papunta sa rope. Sila ang mas pinipili kapag kailangan mo ng high-strength, compact, at corrosion-resistant termination nang walang bulto ng cable clamps o ang paggawa ng hand splicing.

Kasama sa mga karaniwang application ang: architectural cable railings, aircraft cable assemblies, marine rigging, winch lines, at general lifting slings . Kapag maayos na swaged, ang isang manggas ng aluminyo ay nakakamit 90% hanggang 100% ng lakas ng pagkaputol ng lubid , higit sa pagganap sa karamihan ng mga mekanikal na clamp.

2. Advantage #1: Mataas na Kahusayan sa Pagwawakas at Pare-parehong Lakas

Ang mga pagsubok sa paghila sa laboratoryo sa 7x19 galvanized aircraft cable (6 mm diameter, 1,770 MPa) ay nagpapakita na ang maayos na swaged na mga manggas ng aluminyo ay nananatili 96–98% ng lakas ng pagkaputol ng lubid , makabuluhang mas mahusay kaysa sa U-bolt cable clamps (80%) at wedge sockets (85%).

Pagpapanatili ng Lakas ng Pagsira sa Pamamaraan ng Pagwawakas (%) – 6 mm 7x19 wire rope

Aluminum manggas (swaged, tamang tool)
97% na pagpapanatili
U-bolt cable clamps (3 clip, torqued)
80% na pagpapanatili
Wedge socket (karaniwan)
85% na pagpapanatili
Kamay-tucked splice (propesyonal)
78% na pagpapanatili

Fig. 1 - Ang mga manggas ng aluminyo ay naghahatid 97% breaking strength efficiency , outperforming clamps ng 17% at wedge sockets ng 12%.

Nangangahulugan ito na ang isang 10 mm na lubid na may markang 50 kN MBL ay magkakaroon ng swaged eye strength na 48.5 kN kumpara sa 40 kN lamang gamit ang tatlong cable clamps – a 21% na mas mataas na ligtas na pagkarga sa trabaho para sa parehong lubid.

3. Advantage #2: Paglaban sa Kaagnasan at Material Compatibility

Ang mga manggas ng aluminyo ay natural na lumalaban sa kaagnasan sa karamihan ng mga kapaligiran (maliban sa malakas na alkalis). Compatible sila sa galvanized steel, hindi kinakalawang na asero, at vinyl-coated na wire rope . Inihahambing ng radar chart sa ibaba ang mga manggas ng aluminyo sa mga manggas na tanso at bakal sa limang pangunahing pamantayan.

Paghahambing ng Radar: Mga Materyales sa Manggas (Iskor 1–10)

Corrosion Resistance Swageability Lakas (pull-off) Gastos Timbang / Compactness manggas ng aluminyo manggas na tanso manggas na bakal (naka-plated)

Fig. 2 – Nag-aalok ang mga manggas ng aluminyo pinakamahusay na paglaban sa kaagnasan at swageability para sa hindi kinakalawang at yero na mga lubid.

Para sa marine environment, 6061-T6 na manggas ng aluminyo may anodized finish outperform tanso manggas. Ang Salt spray testing (ASTM B117) ay nagpapakita na ang mga manggas ng aluminyo ay huling 1,200 oras nang walang pitting kumpara sa 400 oras para sa tanso.

4. Advantage #3: Superior Fatigue Life Sa ilalim ng Dynamic Load

Ang mga swaged na manggas ng aluminyo ay namamahagi ng mga paikot na stress nang pantay-pantay, na iniiwasan ang mga punto ng konsentrasyon ng stress ng mga clamp ng cable. Ang mga pagsubok sa pagkapagod sa 8 mm 7x19 stainless na lubid (20% ng MBL, 10 Hz) ay nagpapakita ng kapansin-pansing mas mahabang buhay.

Mga Siklo sa Pagkabigo – Uri ng Pagwawakas (8 mm hindi kinakalawang, 20% MBL cyclic)

Mga cycle hanggang sa kabiguan (libo) Paraan ng pagwawakas 0 100 200 300 400 500 480k 125k 80k manggas ng aluminyo Mga clamp ng cable Pagdugtong ng kamay

Fig. 3 - Ang mga pagwawakas ng manggas ng aluminyo ay tumatagal 3.8x na mas mahaba kaysa sa mga cable clamp sa ilalim ng cyclic loading.

5. Gabay sa Pagpili: Kailan Gumamit ng Aluminum Sleeves kumpara sa Mga Alternatibo

Ang talahanayan sa ibaba ay nagbubuod ng pinakamainam na mga kaso ng paggamit batay sa kapaligiran, uri ng pagkarga, at mga kinakailangan sa inspeksyon.

Talahanayan 1 – Inirerekomendang paraan ng pagwawakas ayon sa senaryo ng aplikasyon.
Aplikasyon / Kundisyon Gumamit ng Aluminum Sleeve? Mas mahusay na Alternatibo Pangunahing Dahilan
Kapaligiran sa dagat / tubig-alat, hindi kinakalawang na lubid Oo - perpekto Copper (galvanic corrosion) Aluminum compatible sa SS, walang galvanic pares
Mataas na temperatura (>200°C / 392°F) Hindi Bakal na manggas o ibinuhos na socket Nawawalan ng lakas ang aluminyo sa itaas ng 150°C
Abrasive / mabato na kapaligiran (direktang pagdikit sa lupa) Hindi Thimble steel clamp o swaged steel Maaaring masira ang malambot na aluminyo
Arkitektural / visual na rehas ng cable Oo - ginustong Hindine (cleanest look) Mababang profile, magagamit sa itim na anodized
Madalas na pagpupulong/disassembly Hindi (permanent) Mga clamp ng cable or quick links Ang mga swaged na manggas ay hindi magagamit muli

Palaging itugma ang panloob na diameter ng manggas sa diameter ng lubid: ang clearance ay dapat na 0.1–0.2 mm bago kumaway. Ang mga maliit na manggas ay nagdudulot ng pinsala sa strand; ang mga malalaking manggas ay nagbabawas ng lakas ng hawak nang hanggang 30% .

6. Kalidad at Kaligtasan: Swaging Force at Proof Load Standards

Ang wastong swaging ay nangangailangan ng naka-calibrate na press o hand swager. Ang tsart sa ibaba ay nagpapakita ng pinakamababang puwersa ng pull-out para sa iba't ibang diameter ng lubid (ASTM F2140 standard).

Minimum Pull-Out Force (kN) para sa Wastong Swaged Aluminum Sleeves (7x19 galvanized rope)

Pull-out force (kN) Diametro ng lubid (mm) 0 5 10 15 20 25 30 2.2 kN 6.8 kN 16.5 kN 24.2 kN 3 mm 5 mm 8 mm 10 mm

Fig. 4 – Minimum na pull-out na puwersa para sa mga manggas ng aluminyo bawat ASTM F2140. Ang isang 10 mm na lubid ay nangangailangan 24.2 kN pull-out resistance para sa ligtas na pagwawakas.

Pagkatapos swaging, ang manggas ay dapat na siyasatin para sa mga bitak at tamang die marks. Field pull-test sa 10% ng MBL ay inirerekomenda para sa kritikal na overhead lifting.

7. Mga Madalas Itanong Tungkol sa Aluminum Sleeves para sa Wire Rope

Q1: Maaari ko bang gamitin muli ang isang manggas ng aluminyo pagkatapos putulin ang lubid?
A1: Hindi. Ang mga swaged na manggas ng aluminyo ay pang-isahang gamit lamang. Kapag na-compress, ang aluminyo ay tumigas at hindi na muling i-swag upang makamit ang kinakailangang puwersa sa paghawak. Palaging gumamit ng bagong manggas para sa bawat pagwawakas.

T2: Ang mga manggas ng aluminyo ba ay angkop para sa mga sintetikong hibla na lubid?
A2: Hindi. Ang mga manggas ng aluminyo ay idinisenyo para sa steel wire rope lamang . Para sa mga sintetikong lubid (Dyneema, nylon), gumamit ng nakalaang splicing o heat-sealed na mga pagwawakas.

Q3: Ano ang pagkakaiba sa pagitan ng "stop sleeves" at "loop sleeves"?
A3: Ang mga stop sleeve ay inilalagay sa isang dulo ng wire rope upang maiwasan ang pagkapunit o kumilos bilang isang mekanikal na paghinto. Ang mga loop na manggas (tinatawag ding "mga manggas ng mata") ay ginagamit upang bumuo ng isang permanenteng pagwawakas ng mata sa pamamagitan ng pag-loop ng lubid pabalik at pag-iisa ng magkabilang binti nang magkasama.

Q4: Anong swaging tool ang kailangan ko para sa aluminum sleeves?
A4: Gumamit ng a manual swaging tool (crimper) para sa mga diameter na hanggang 6 mm, o a haydroliko swaging press para sa 8–16 mm na mga lubid. Tiyaking eksaktong tumutugma ang set ng die sa laki ng manggas. Ang hindi kumpletong swaging ay binabawasan ang lakas ng hawak ng hanggang 50%.

© 2025 Wire Rope Technical Library — Komprehensibong gabay sa mga manggas ng aluminyo: mga aplikasyon, data ng lakas, at pamantayan sa pagpili.
